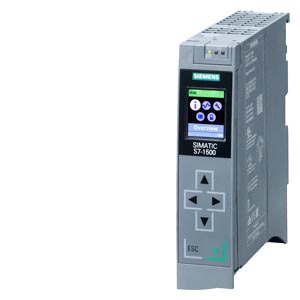

SIMATIC S7-1500， CPU 1511T-1 PN，中央處理器，帶 225 KB 工作存儲器用于程序和 1 MB 用于數據，第 1 個接口：PROFINET IRT 帶雙端口交換機， 60 ns 比特性能表現，需要 SIMATIC 存儲卡

一般信息

產品類型標志

CPU 1511T-1 PN

硬件功能狀態

FS04

固件版本

V2.9

產品功能

● I&M 數據

是; I&M0 至 I&M3

● 時鐘同步模式

是; 分布式和集中式；帶***小組織塊，6 個 625 µs 循環（分布式）和 1 ms（集中式）

附帶程序包的

● STEP 7 TIA 端口，可組態 / 已集成，自版本

V17（固件 V2.9）/ V14（固件 V2.0）及以上版本

配置控制

通過數據組

是

顯示

屏幕對角線 [cm]

3.45 cm

操作元件

按鍵數量

6

運行模式開關

1

電源電壓

額定值 (DC)

24 V

允許范圍，下限 (DC)

19.2 V

允許范圍，上限 (DC)

28.8 V

反極性保護

是

電源和電壓斷路跨接

● 停電/斷電跨接時間

5 ms

● 重復率，***小值

1/s

輸入電流

耗用電流（額定值）

0.7 A

接通電流，***大值

1.9 A; 額定值

I²t

0.02 A²·s

功率

背板總線上的饋電功率

10 W

來自背板總線的功耗（達到均衡）

5.5 W

功率損失

功率損失，典型值

5.7 W

存儲器

SIMATIC 存儲卡插槽數量

1

需要 SIMATIC 存儲卡

是

工作存儲器

● 集成（用于程序）

225 kbyte

● 集成（用于數據）

1 Mbyte

裝載存儲器

● 插拔式（SIMATIC 存儲卡），***大值

32 Gbyte

緩沖

● 免維護

是

CPU-處理時間

對于位運算，典型值

60 ns

對于字運算，典型值

72 ns

對于定點運算，典型值

96 ns

對于浮點運算，典型值

384 ns

CPU-組件

元素數量（總數）

4 000; 程序塊 (OB、FB、FC、DB) 和 UDT

DB

● 編號范圍

1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999

● 容量，***大值

1 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB

FB

● 編號范圍

0 ... 65 535

● 容量，***大值

150 kbyte

FC

● 編號范圍

0 ... 65 535

● 容量，***大值

150 kbyte

OB

● 容量，***大值

150 kbyte

● 可用循環 OB 數量

100

● 時間報警 OB 數量

20

● 延遲報警 OB 數量

20

● 喚醒警告 OB 數量

20; 帶***小組織塊，3 個 500 µs 循環

● 過程報警 OB 數量

50

● DPV1 報警 OB 的數量

3

● 等時模式 Ob 數量

2

● 技術同步警告 OB 數量

2

● 啟動 OB 數量

100

● 異步錯誤 OB 數量

4

● 同步錯誤 OB 數量

2

● 診斷報警 OB 的數量

1

嵌套深度

● 每個優先等級

24

計數器、定時器及其剩磁

S7 計數器

● 數量

2 048

剩磁

— 可調整

是

IEC 計數器

● 數量

任意（僅由系統內存進行限制）

剩磁

— 可調整

是

S7 時間

● 數量

2 048

剩磁

— 可調整

是

IEC 計時器

● 數量

任意（僅由系統內存進行限制）

剩磁

— 可調整

是

數據范圍及其剩磁

保留的數據范圍（包括時間、計數器、標記），***大值

128 kbyte; 總計；針對存儲器、計時器、計數器、數據庫和技術數據（軸）的可用剩磁存儲器： 88 KB

擴展的保留數據范圍（包括時間、計數器、標記），***大值

1 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 時

標記

● 容量，***大值

16 kbyte

● 定時標記數量

8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte

數據組件

● 可調整剩磁

是

● 預設剩磁

否

本地數據

● 每個優先等級，***大值

64 kbyte; 每個塊***大 16 KB

地址范圍

IO 模塊數量

1 024; 模塊 / 子模塊的***大數量

外設地址范圍

● 輸入端

32 kbyte; 所有輸入端位于過程映像內

● 輸出端

32 kbyte; 所有輸出端位于過程映像內

每個集成的 IO 子系統

— 輸入端（容量）

8 kbyte

— 輸出端（容量）

8 kbyte

每個 CM / CP

— 輸入端（容量）

8 kbyte

— 輸出端（容量）

8 kbyte

分量過程映像

● 分量過程映像數量，***大值

32

硬件擴展

分布式 IO 系統數量

32; 分布式 IO 系統即分布式外圍設備通過 PROFINET 或 PROFIBUS 通信模塊連接在一起形成的系統，或外圍設備通過 AS-i 主控模塊或鏈接（如：IE/PB 鏈接）連接在一起所形成的系統

DP 主站數量

● 關于 CM

4; ***多總共可插接 4 個 CM/CP（PROFIBUS、PROFINET、以太網）

IO 控制器數量

● 集成

1

● 關于 CM

4; ***多總共可插接 4 個 CM/CP（PROFIBUS、PROFINET、以太網）

組件載體

● 每個組件載體的組件，***大值

32; CPU + 31 個模塊

● 行數，***大值

1

PtP CM

● PtP CM 數量

僅通過可用的插槽限制可連接的 PtP CM 數量

時間

時鐘

● 類型

硬件時鐘

● 緩沖持續時間

6 wk; 當環境溫度為 40°C 時，典型值

● 每日偏差，***大值

10 s; 典型值：2 s

運行時間計數器

● 數量

16

時間同步

● 提供支持

是

● 在 AS 中，主站

是

● 在 AS 中，從站

是

● 在以太網上通過 NTP

是

接口

PROFINET 接口數量

1

1. 接口

物理接口

● RJ 45（以太網）

是; X1

● 端口數量

2

● 集成開關

是

協議

● IP 協議

是; IPv4

● PROFINET IO 控制器

是

● PROFINET IO 設備

是

● SIMATIC 通訊

是

● 開放式 IE 通訊

是; 選件也可加密

● 網絡服務器

是

● 氣液冗余

是

PROFINET IO 控制器

服務

— PG/OP 通訊

是

— 等時模式

是

— 直接數據交換

是; 前提條件：IRT 和同步模式（MRPD 可選）

— IRT

是

— PROFIenergy

是; 通過用戶程序

— 按優先級啟動

是; ***多 32 個 PROFINET 設備

— 可連接的 IO 設備數量，***大值

128; 通過AS-i、PROFIBUS 或 PROFINET 總共***多可連接 256 個分布式外圍設備

— 其中 IO 設備具備同步實時功能 (IRT)，***大值

64

— 用于 RT 的可連接 IO 設備數量，***大值

128

— 線路上的，***大值

128

— 可同時激活/取消的 IO 設備數量，***大值

8; 通過所有接口的總和

— 每臺工具的 IO 設備數量，***大值

8

— 更新時間

更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量

更新時間，IRT 時

— 發射脈沖為 250 µs 時

250 µs 至 4 ms；說明：同步模式的 IRT 對時鐘同步組織塊的***小更新時間 625 µs 至關重要。

— 發射脈沖為 500 µs 時

500 µs 至 8 ms；說明：同步模式的 IRT 對時鐘同步組織塊的***小更新時間 625 µs 至關重要。

— 發射脈沖為 1 ms 時

1 ms 至 16 ms

— 發射脈沖為 2 ms 時

2 ms 至 32 ms

— 發射脈沖為 4 ms 時

4 ms 至 64 ms

— 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下

更新時間 = 設置的“奇數”發射脈沖（125 µs 的任意倍數：375 µs、625 µs ... 3 875 µs）

更新時間，RT 時

— 發射脈沖為 250 µs 時

250 µs 至 128 ms

— 發射脈沖為 500 µs 時

500 µs 至 256 ms

— 發射脈沖為 1 ms 時

1 ms 至 512 ms

— 發射脈沖為 2 ms 時

2 ms 至 512 ms

— 發射脈沖為 4 ms 時

4 ms 至 512 ms

PROFINET IO 設備

服務

— PG/OP 通訊

是

— 等時模式

否

— IRT

是

— PROFIenergy

是; 通過用戶程序

— 共享設備

是

— 共享設備中的 IO 控制器的***大數量

4

— 激活/取消激活 I 設備

是; 通過用戶程序

— 資產管理記錄

是; 通過用戶程序

物理接口

RJ 45（以太網）

● 100 Mbit/s

是

● 自動協商

是

● 自動交叉

是

● 工業以太網狀態 LED

是

協議

支持 PROFIsafe 協議

否

連接數量

● 連接數量，***大值

96; 通過 CPU 和所連接 CP/CM 的內置接口

● 為 ES/HMI/Web 預留的連接數量

10

● 通過集成接口的連接數量

64

● S7 路徑連接數量

16

冗余模式

● H-Sync 發送

是
