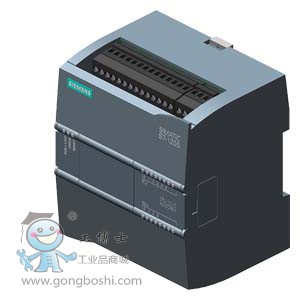

CPU 1211C, AC/DC/RELAY, 6DI/4DO/2AI

技術數據
SIMATIC S7-1200, CPU 1211C, COMPACT CPU, AC/DC/RELAY, ONBOARD I/O: 6 DI 24V DC; 4 DO RELAY 2A; 2 AI 0 - 10V DC, POWER SUPPLY: AC 85 - 264 V AC AT 47 - 63 HZ, PROGRAM/DATA MEMORY: 50 KB
一般信息
產品類型標志 CPU 1211C AC/DC/繼電器
固件版本 V4.1
附帶程序包的
● 工程系統 STEP 7 V13 SP1 以上
顯示
帶顯示屏 否
電源電壓
額定值 (AC)
● AC 120 V 是
● AC 230 V 是
允許范圍，下限 (AC) 85 V
允許范圍，上限 (AC) 264 V
電源頻率
● 允許范圍，下限 47 Hz
● 允許范圍，上限 63 Hz
輸入電流
耗用電流（額定值） 在 AC 120 V 時 60 mA；在 AC 240 V 時 30 mA
耗用電流，*大值 在 AC 120 V 時 180 mA；在 AC 240 V 時 90 mA
接通電流，*大值 20 A; 264 V 時
輸出電流
用于背板總線 (DC 5 V)，*大值 750 mA; 針對 CM *大為 5 V DC
傳感器供電
24 V 傳感器供電
● 24 V 20.4 至 28.8V
功率損失
功率損失，典型值 10 W
存儲器
工作存儲器
● 集成 50 kbyte
● 可擴展 否
裝載存儲器
● 集成 1 Mbyte
● 插拔式（SIMATIC 存儲卡），*大值 帶有 SIMATIC 存儲卡
緩沖
● 存在 是; 免維護
● 不帶電池 是
CPU-處理時間
對于位運算，典型值 0.085 µs; / 說明
對于字運算，典型值 1.7 µs; / 說明
對于浮點運算，典型值 2.3 µs; / 說明
CPU-組件
組件數量（總計） DBs、FCs、FBs、計數器和定時器�？稍O(shè)定地址的模塊數量可從1到65535�？刹皇芟拗朴糜谡麄�工作存儲器
OB
● 數量，*大值 只通過代碼工作存儲器進行限制
數據范圍及其剩磁
保留的全部數據范圍（包括時間、計數器、標記），*大值 10 kbyte
標記
● 數量，*大值 4 kbyte; 標記范圍的大小
本地數據
● 每個優先等級，*大值 16 kbyte; 優先級等級 1（程序周期）：16 KB，優先級等級 2 至 26：6 KB
地址范圍
過程映像
● 輸入端，可調整 1 kbyte
● 輸出端，可調整 1 kbyte
硬件擴展
每個系統的組件數量，*大值 3 個通訊模塊、1 個信號板
時間
時鐘
● 硬件時鐘（實時時鐘） 是
● 緩沖持續時間 480 h; 典型值
● 每日偏差，*大值 25 °C 時 +/- 60 秒/月
數字輸入
數字輸入端數量 6; 集成
● 可用來實現技術功能的輸入端 3; HSC（高速運算）
集成通道 (DI) 6
源型輸入/漏性輸入 是
可同時控制的輸入端數量
所有安裝位置
— *高可達 40 ℃，*大值 6
輸入電壓
● 額定值 (DC) 24 V
● 對于信號“0” 1 mA 時 DC 5 V
● 對于信號“1” 15 V DC，當為 2.5 mA 時
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇
— 從“0”到“1”時，*小值 0.2 ms
— 從“0”到“1”時，*大值 12.8 ms
對于報警輸入端
— 可參數化 是
對于計數器/技術功能
— 可參數化 是; 單個相位： 3 具有 100 kHz & 3 具有 30 kHz，差分： 3 具有 80 kHz & 3 具有 30 kHz
導線長度
● 屏蔽，*大值 500 m; 50 m 用于技術功能
● 未屏蔽，*大值 300 m; 用于技術功能：否
數字輸出
數字輸出端數量 4; 繼電器
集成通道 (DO) 4
輸出端的通斷能力
● 電阻負載時的*大值 2 A
● 照明負載時的*大值 DC 時 30 W，AC 時 200 W
電阻負載時的輸出延遲
● 從 “0” 到“1”，*大值 10 ms; *大值
● 從 ”1” 到“0”，*大值 10 ms; *大值
開關頻率
● 電阻負載的脈沖輸出端，*大值 1 Hz
繼電器輸出端
● 繼電器輸出端數量 4
● *大操作循環數 在負載額定電壓為 100000 時，機械電流為 1 千萬
導線長度
● 屏蔽，*大值 500 m
● 未屏蔽，*大值 150 m
模擬輸入
模擬輸入端數量 2
集成通道 (AI) 2; 0 至 10V
輸入范圍
● 電壓 是
輸入范圍（額定值），電壓
● 0 至 +10 V 是
● 輸入電阻（0 至 10 V） ≥100 千歐姆
導線長度
● 屏蔽，*大值 100 m; 扭線和屏蔽
模擬輸出
模擬輸出端數量 0
模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值 10 bit
● 可參數化的集成時間 是
● 轉換時間（每個通道） 625 µs
傳感器
可連接傳感器
● 雙線傳感器 是
1. 接口
接口類型 PROFINET
物理組成 以太網
電位隔離 是
傳輸速率的自動計算 是
自動協商 是
自動交叉 是
功能性
● PROFINET IO 控制器 是
● PROFINET IO 設備 是
● 開放式 IE 通訊 是
● 網絡服務器 是
PROFINET IO 控制器
● 傳輸速率，*大值 100 Mbit/s
服務
— 可連接的 IO 設備數量，*大值 16
PROFINET IO 設備
服務
— 共享設備 是
— 共享設備中的 IO 控制器的*大數量 2
協議
PROFINET IO 支持的協議 是
PROFIBUS 是; 需要 CM 1243-5
AS 接口 是
協議（以太網）
● TCP/IP 是
其他協議
● MODBUS 是
通訊功能
S7 通訊
● 提供支持 是
● 作為服務器 是
● 作為客戶端 是
開放式 IE 通訊
● TCP/IP 是
● ISO-on-TCP (RFC1006) 是
● UDP 是
網絡服務器
● 提供支持 是
● 用戶定義的網頁 是
連接數量
● 全部 16; 動態
調試功能測試
狀態/控制
● 變量狀態/控制 是
● 變量 輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器
強制
● 強制 是
診斷緩沖器
● 存在 是
Trace
● 可組態 Trace 的數量 2; 每個 Trace *多 512 KB 數據
集成功能
計數器數量 3
計數頻率（計數器），*大值 100 kHz
頻率計 是
控制定位 是
用于調節位置的定位軸數量，*大值 8
通過正向接口的定位軸數量 使用 SB 1222 時*多同時 4 個
PID 調節器 是
報警輸入端的數量 4
電位隔離
數字輸入電位隔離
● 數字輸入電位隔離 500V AC 持續 1 分鐘
● 在通道之間，分組點數 1
數字輸出電位隔離
● 數字輸出電位隔離 繼電器
● 在通道之間 否
● 在通道之間，分組點數 1
EMV
抗靜態放電干擾的能力
● 抗靜態放電干擾的能力符合 IEC 61000-4-2 是
— 空氣放電時的試驗電壓 8 kV
— 接觸放電時的試驗電壓 6 kV
與導線相關的抗干擾能力
● 電源導線的抗干擾能力符合 IEC 61000-4-4 是
● 信號導線的抗干擾能力，符合 IEC 61000-4-4 是
針對沖擊電壓的抗干擾能力（浪涌）
● 電源導線符合 IEC 61000-4-5 是
針對通過高頻場引起的導線干擾量的抗干擾能力
● 針對高頻射線的抗干擾性，符合 IEC 61000-4-6 是
依據 EN 55 011 標準抑制無線電干擾輻射
● 極限值等級 A 適用于工業領域中的應用 是; 組 1
● 極限值等級 B 適用于居民區中的應用 是; 通過恰當?shù)拇胧┐_保遵守 EN 55011 規定的 B 級極限值
防護等級和防護類別
防護等級符合 EN 60529
● IP20 是
標準、許可、證書
CE 標記 是
UL 許可 是
cULus 是
FM 許可 是
RCM（C-TICK 格式） 是
船舶建造許可
● 船舶建造許可 是
環境要求
露天情況下
● *大落差 0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● *小值 -20 °C
● *大值 60 °C
● 水平安裝，*小值 -20 °C
● 水平安裝，*大值 60 °C
● 垂直安裝，*小值 -20 °C
● 垂直安裝，*大值 50 °C
運輸/儲存時的環境溫度
● *小值 -40 °C
● *大值 70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，*小值 660 hPa
● 存放/運輸，*大值 1 080 hPa
● 允許的運行高度 -1000 至 2000 m
相對空氣濕度
● 在 25 °C 時允許的范圍（無冷凝） 95 %
振動
● 振動 2 g (m/s²) 面板安裝，1 g (m/s²) DIN 凹槽導軌
● 操作，測試符合 IEC 60068-2-6 是
沖擊測試
● 測試符合 IEC 60068-2-27 是; IEC 68，2-27 部分；半波正弦：沖擊強度 15 g（峰值），持續時間 11 ms
其它的環境要求
有害物質濃度
— RH < 60% 時的 SO2，無冷凝 二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液
組態
編程
編程語言
— KOP 是
— FUP 是
— SCL 是
循環時間監測
● 可調整 是
尺寸
寬度 90 mm
高度 100 mm
深度 75 mm
重量
重量，約 420 g
