光伏并網箱主要用于分布式光伏電站項目的并網保護，一般接在家用光伏逆變器出線端，對整個線路進行過欠壓、過流、短路、漏電保護，同時內置計量電表對光伏并網電能進行計量。根據國家電網分布式光伏并網管理辦法，并網箱是戶用光伏電站的必須配置，主要起到線路電氣保護，電能計量以及過欠壓保護三大作用。

  光伏并網箱的功能特點

  1、失壓跳閘，檢有壓合閘:內置并網用重合閘開關，能夠檢測線路電壓進行過欠壓保護，在微型斷路器基礎上增加了失壓跳閘，有壓合閘，延時合閘的功能，支持戶用發電系統的孤島保護，符合國家電網要求。

  過欠壓保護: 170V-270V (5V )

  動作時間:分閘<0.2s，合閘<0.3s

  自復位合閘延時: 60s

  額定電壓: 230V

  額定電流:***大63A

  級數: 2P/3P/4P

  2、線路保護:箱體可對線路過流、短路、漏電保護及電源防雷保護，同時具備自動重合閘功能，對安裝在戶外的并網點，尤其是扶貧項目，大大節省了人工維護工作。

  3、電能計量:并網箱留下了安裝國網表的空間，可根據用戶需求安裝電表計量并網電能。

  核心部件及結構設計圖

  1、光伏并網箱可內置三款過欠壓保護器，分別滿足單相、三相配電環境，同時對線路進行可靠的保護。

  電壓檢測精度高達0.2% ( 5V以?xún)?nèi))

  失壓跳閘、回復供電自動合閘

  快速分合閘迅速，電子式及斷路器兩類，分段能力強

  恢復供電后合閘動作可設置延時

  導軌式安裝，體積小巧、便于施工

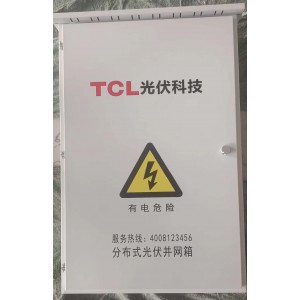

  2、全鍍鋅板箱體、結構緊湊、IP45強度更可靠，內部接線工藝精湛，配置有國網認證的雙向計量電表、防雷器及開關附件，整個箱體 雙開門設置，觀察視窗，美觀大氣。

  光伏并網箱選型建議

  1、戶用項目，單相/三相，功率< 10KW

  2、地面站項目/大型商用項目，三相，功率< 20KW
