功率接觸器，AC-3e/AC-3， 80 A，37 kW / 400 V，3 極， 24 V DC，0.8-1.2* US，帶集成式可變電阻，輔助觸頭：1 常開觸點 + 1 常閉觸點，可變電阻集成，主電路：螺栓型端子，控制電路和輔助電路：彈簧型端子，尺寸：S3，適合于 PLC 輸出端

產品品牌名稱

SIRIUS

產品名稱

連接保護

產品類型名稱

3RT2

綜合技術數據

接觸器的結構尺寸

S3

產品擴展

● 用于通訊的功能模塊

否

● 輔助開關

是

損耗功率 [W] 電流測定值時

● AC 時 在熱運行狀態中

15.9 W

● AC 時 在熱運行狀態中每個電極

5.3 W

● 無負載電流份額典型

0.9 W

損耗功率計算類型電極相關

正方形

絕緣電壓

● 主電路的污染度 3 時 測定值

1 000 V

● 輔助電路污染度 3 時 測定值

690 V

抗沖擊電壓能力

● 主電路的測定值

8 kV

● 輔助電路測定值

6 kV

針對安全隔離的***大允許電壓在線圈和主觸點之間符合 EN 60947-1

690 V

耐沖擊性方波沖擊時

● AC 時

10.3g / 5 ms, 6.7g / 10 ms

● DC 時

6.3g / 5 ms、3.6g / 10 ms

耐沖擊性正弦沖擊時

● AC 時

16.3g / 5 ms, 10.5g / 10 ms

● DC 時

9.8g / 5 ms、5.6g / 10 ms

機械式使用壽命（轉換周期）

● 接觸器的典型

10 000 000

● 帶有電子調適輔助開關塊的接觸器的典型

5 000 000

● 帶有輔助開關塊的接觸器的典型

10 000 000

參考標示符合 IEC 81346-2:2009

Q

RoHS 指令（日期）

03/01/2017

SVHC substance name

Lead - 7439-92-1

Lead monoxide (lead oxide) - 1317-36-8

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-55 ... +80 °C

相對空氣濕度 ***小值

10 %

相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值

95 %

Environmental footprint

環保產品聲明(EPD)

是

全球變暖潛能值 [CO2 當量] 總計

267 kg

全球變暖潛能值 [CO2 當量] 制造期間

9.35 kg

全球變暖潛能值 [CO2 當量] 運行期間

259 kg

全球變暖潛能值 [CO2 當量] 使用壽命終止后

-1.55 kg

主電路

極數 用于主電路

3

常開觸點數量用于主觸點

3

工作電壓

● AC-3 時 測定值 ***大值

1 000 V

● AC-3e 時 測定值 ***大值

1 000 V

工作電流

● AC-1 時 400 V 時 環境溫度 40 °C 時 測定值

125 A

● AC-1 時

— ***高 690 V 環境溫度 40 °C 時 測定值

125 A

— ***高 690 V 環境溫度 60 °C 時 測定值

105 A

● AC-3 時

— 400 V 時 測定值

80 A

— 500 V 時 測定值

80 A

— 690 V 時 測定值

58 A

— 1000 V 時 測定值

30 A

● AC-3e 時

— 400 V 時 測定值

80 A

— 500 V 時 測定值

80 A

— 690 V 時 測定值

58 A

— 1000 V 時 測定值

30 A

● AC-4 400 V 時 測定值

66 A

● AC-5 A 時 ***高 690 V 測定值

110 A

● AC-5b 時 ***高 400 V 測定值

80 A

● AC-6a 時

— 至 230 V 電流峰值 n=20 時 測定值

80 A

— ***高 400 V 電流峰值 n=20 時 測定值

80 A

— ***高 500 V 電流峰值 n=20 時 測定值

80 A

— ***高 690 V 電流峰值 n=20 時 測定值

58 A

● AC-6a 時

— 至 230 V 電流峰值 n=30 時 測定值

54 A

— ***高 400 V 電流峰值 n=30 時 測定值

54 A

— ***高 500 V 電流峰值 n=30 時 測定值

54 A

— ***高 690 V 電流峰值 n=30 時 測定值

54 A

***小橫截面在主電路中 ***大 AC-1 測定值時

50 mm²

工作電流約 200000 次操作循環 AC-4

● 400 V 時 測定值

34 A

● 690 V 時 測定值

24 A

工作電流

● 在 1 個導電回路中 DC-1時

— 24 V 時 測定值

100 A

— 60 V 時 測定值

60 A

— 110 V時 測定值

9 A

— 220 V 時 測定值

2 A

— 440 V 時 測定值

0.6 A

— 600 V 時 測定值

0.4 A

● 在 2 個串聯導電回路中 DC-1時

— 24 V 時 測定值

100 A

— 60 V 時 測定值

100 A

— 110 V時 測定值

100 A

— 220 V 時 測定值

10 A

— 440 V 時 測定值

1.8 A

— 600 V 時 測定值

1 A

● 在 3 個串聯導電回路中 DC-1時

— 24 V 時 測定值

100 A

— 60 V 時 測定值

100 A

— 110 V時 測定值

100 A

— 220 V 時 測定值

80 A

— 440 V 時 測定值

4.5 A

— 600 V 時 測定值

2.6 A

● 在 1 個導電回路中 DC-3 時 DC-5 時

— 24 V 時 測定值

40 A

— 60 V 時 測定值

6 A

— 110 V時 測定值

2.5 A

— 220 V 時 測定值

1 A

— 440 V 時 測定值

0.15 A

— 600 V 時 測定值

0.06 A

● 在 2 個串聯導電回路中 DC-3 時 DC-5 時

— 24 V 時 測定值

100 A

— 60 V 時 測定值

100 A

— 110 V時 測定值

100 A

— 220 V 時 測定值

7 A

— 440 V 時 測定值

0.42 A

— 600 V 時 測定值

0.16 A

● 在 3 個串聯導電回路中 DC-3 時 DC-5 時

— 24 V 時 測定值

100 A

— 60 V 時 測定值

100 A

— 110 V時 測定值

100 A

— 220 V 時 測定值

35 A

— 440 V 時 測定值

0.8 A

— 600 V 時 測定值

0.35 A

額定功率

● AC-2 時 400 V 時 測定值

37 kW

● AC-3 時

— 230 V時 測定值

22 kW

— 400 V 時 測定值

37 kW

— 500 V 時 測定值

45 kW

— 690 V 時 測定值

55 kW

— 1000 V 時 測定值

37 kW

● AC-3e 時

— 230 V時 測定值

22 kW

— 400 V 時 測定值

37 kW

— 500 V 時 測定值

45 kW

— 690 V 時 測定值

55 kW

— 1000 V 時 測定值

37 kW

額定功率約 200000 次操作循環 AC-4

● 400 V 時 測定值

17.9 kW

● 690 V 時 測定值

21.8 kW

運行視在功率 AC-6a 時

● 至 230 V 電流峰值 n=20 時 測定值

31 kVA

● ***高 400 V 電流峰值 n=20 時 測定值

55 kVA

● ***高 500 V 電流峰值 n=20 時 測定值

69 kVA

● ***高 690 V 電流峰值 n=20 時 測定值

69 kVA

運行視在功率 AC-6a 時

● 至 230 V 電流峰值 n=30 時 測定值

21.5 kVA

● ***高 400 V 電流峰值 n=30 時 測定值

37.4 kVA

● ***高 500 V 電流峰值 n=30 時 測定值

46.7 kVA

● ***高 690 V 電流峰值 n=30 時 測定值

64.5 kVA

短時電流強度冷態運行 ***高 40 °C

● 時間限定到 1 s 無電流切換 ***大值

1 500 A; 使用符合 AC-1 測定值的***小橫截面

● 時間限定到 5 s 無電流切換 ***大值

1 186 A; 使用符合 AC-1 測定值的***小橫截面

● 時間限定到 10 s 無電流切換 ***大值

851 A; 使用符合 AC-1 測定值的***小橫截面

● 時間限定到 30 s 無電流切換 ***大值

538 A; 使用符合 AC-1 測定值的***小橫截面

● 時間限定到 60 s 無電流切換 ***大值

423 A; 使用符合 AC-1 測定值的***小橫截面

空載運行頻率

● DC 時

1 000 1/h

開關頻率

● AC-1 時 ***大值

900 1/h

● AC-2 時 ***大值

400 1/h

● AC-3 時 ***大值

1 000 1/h

● AC-3e 時 ***大值

1 000 1/h

● AC-4 ***大值

300 1/h

控制電路/控制

電壓類型控制饋電電壓的

DC

控制饋電電壓 DC 時 測定值

●

24 V

工作區要素控制饋電電壓測定值電磁線圈的 DC 時

● 初始值

0.8

● 終值

1.2

過電壓限制器的結構形式

帶壓敏電阻器

接通電流峰值

2.7 A

接通電流峰值持續時間

50 µs

起動電流平均值

0.9 A

起動電流峰值

2.1 A

起動電流持續時間

150 ms

停機電流平均值

40 mA

起動功率電磁線圈的 DC 時

25 W

持續功率電磁線圈的 DC 時

0.9 W

關閉延遲

● DC 時

50 ... 70 ms

打開延遲

● DC 時

38 ... 57 ms

電弧持續時間

10 ... 20 ms

控制規格開關操動機構的

標準 A1 - A2

輔助電路

常閉觸點數量用于輔助觸點 無延遲轉換的

1

常開觸點數量用于輔助觸點 無延遲轉換的

1

工作電流 AC-12 時 ***大值

10 A

工作電流 AC-15 時

● 230 V時 測定值

6 A

● 400 V 時 測定值

3 A

● 500 V 時 測定值

2 A

● 690 V 時 測定值

1 A

工作電流 DC-12 時

● 24 V 時 測定值

10 A

● 48 V 時 測定值

6 A

● 60 V 時 測定值

6 A

● 110 V時 測定值

3 A

● 125 V 時 測定值

2 A

● 220 V 時 測定值

1 A

● 600 V 時 測定值

0.15 A

工作電流 DC-13 時

● 24 V 時 測定值

10 A

● 48 V 時 測定值

2 A

● 60 V 時 測定值

2 A

● 110 V時 測定值

1 A

● 125 V 時 測定值

0.9 A

● 220 V 時 測定值

0.3 A

● 600 V 時 測定值

0.1 A

接觸可靠性輔助觸頭的

每?jī)|次操作轉換有一次錯接(17V, 1mA)

UL/CSA 額定數據

全負載電流 (FLA) 對于三相交流電機

● 480 V 時 測定值

77 A

● 600 V 時 測定值

62 A

輸出的機械功率 [hp]

● 針對單相交流電機

— 110/120 V 時 測定值

7.5 hp

— 230 V時 測定值

15 hp

● 對于三相交流電機

— 200/208 V 時 測定值

25 hp

— 220/230 V 時 測定值

30 hp

— 460/480 V 時 測定值

60 hp

— 575/600 V 時 測定值

60 hp

觸點負荷能力輔助觸頭的符合 UL

A600 / P600

保護裝置，防止短路導致開關裝置損壞。

熔斷體規格

● 用于主電路的短路保護

— 對于相配類型1 需要

gG: 250 A (690 V, 100 kA), aM: 160 A (690 V, 100 kA), BS88: 200 A (415V, 80 kA)

— 對于相配類型2 需要

gG: 160A (690V,100kA), aM: 80A (690V,100kA), BS88: 125 A (415V,80kA)

● 用于輔助開關的短路保護 需要

gG: 10 A (500 V, 1 kA)

裝入/固定/外廓尺寸

裝入位置

可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°

緊固類型

按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊

91人人爽人人澡人人爽人人精品_久久久久久网站精品免费_色婷婷狠狠躁日日躁夜夜躁_一个人在线日本www_99久久精品在_综合狠狠久久_久久久久久精品精品夜免费啦 _精品久久影院国产

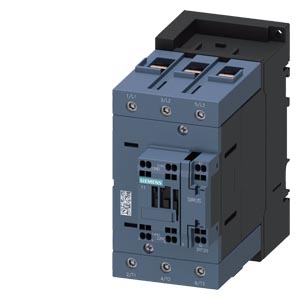

西門子功率接觸器 AC-3e/AC-3 80 A 3RT2045-3KB40

3RT2045-3KB40

(EAN: 4047621026978 / UPC: 804766406027)

技術數據
