配有單相或三相的一個或兩個饋電裝置，通過更換插接模塊的插接方式進行備份。可選擇與 CMC-III 系統一起進行測量

配有 2 個供電電源，三相冗余

產品描述

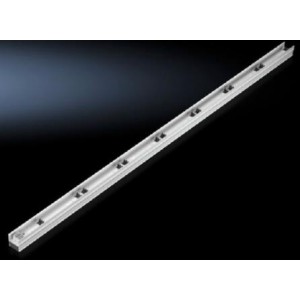

這一模塊化系統的柜內基本配置通過單相/三相輸入的垂直母線軌來實現。在母線軌上可以卡裝用于向主動式組件供電的不同插座模塊。這在不間斷運行情況下也可操作，因?yàn)橹С行筒氖且苑澜佑|保護形式安裝的。

您的獲益

在連續運行方式下可以補裝模塊。

技術數據

每個插座模塊從支承軌上抓取一相，根據連接方向，抓取供電電源或冗余供電電源。

根據型式，單相/三相插座的***大電流為 2 x (3 x 16 A/32 A)。

可以采用三相冗余供電電源。

冗余電流回路是與支承軌的三相完全分離。

可以給模塊配備一個集成式過電流保護器， 這樣可在電流過高時只需關閉相關模塊。其余模塊保持運行。

材料

鋁型材，經天然鋁陽極氧化處理

接線方式

WAGO X-COM

數量

2

每個供電電源的相數

3~

額定電流（***大）

16 A

模塊槽（***大）

4

適用于

箱體類型: TS 8

TS IT

VX IT

高度: 1,200 mm

工作溫度范圍

5 °C...45 °C

空氣濕度（沒有凝露）

5...95 %

貯存溫度范圍

-20 °C...60 °C

包裝單元

1 件

重量/包裝

2.289 kg
