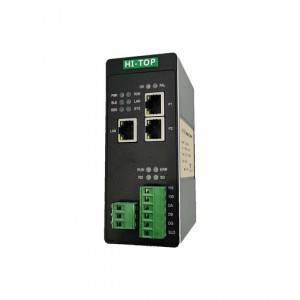

CC-LINK 轉Ethernet/IP 協議轉換網關工業級 HT3S-EIS-CCS

HT3S-EIS-CCS是一款Ethernet/IP從站功能的通訊網關。該產品主要功能是將Ethernet/IP網絡和CC-LINK網絡連接起來。

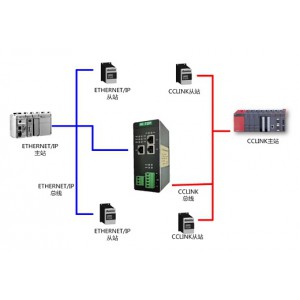

HT3S-EIS-CCS網關能夠?qū)崿F(xiàn)Ethernet/IP接口儀表、變頻器、綜保、軟啟動器等設備接入到CC-LINK網絡系統。網關在CC-LINK一側是CC-LINK從站，在另一側支持Ethernet/IP 從站。

本網關產品將基于CC-LINK的設備集成連接到Ethernet/IP 控制系統中，而不需要對設備進行任何更改。只需連接，配置，它就完成了。網關執行智能協議轉換，并將串行數據作為易于處理的I/O數據呈現給Ethernet/IP 主PLC/控制器。

產品選型

HT3S-EIS-CCS:  CC-LINK 轉Ethernet/IP 協議網關

HT3S-EIS-CIS:  CC-LINK IE 轉Ethernet/IP 協議網關

技術指標

EtherCAT 技術參數

● 網關作為ETHERNET/IP網絡的從站，可以連接PLC。
● 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。
● 支持 ODVA 標準 ETHERNET/IP 通信協議。
● 輸入輸出字節數：輸入字節數490 Bytes、輸出字節數490 Bytes。

CC-Link 技術參數

● 網關的CC-Link接口作為從站工作。
● 網關支持CC-Link Ver.1 。
● 網關***大支持輸入輸出各48字節 。
● 波特率支持：156K、625K、2.5M、5M、10M可選。
● 網關作為遠程設備站工作。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

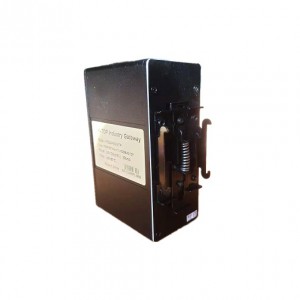

● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
