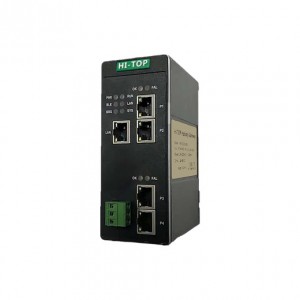

EtherNet/IP 轉CC-Link IEFB協議轉換網關網橋 HT3S-EIS-CIS

工業以太網EtherNet/IP 轉CC-Link IE FIELD BASIC協議轉換網關網橋 HT3S-EIS-CIS

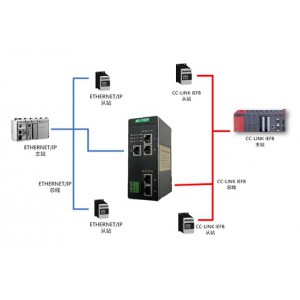

HT3S-EIS-CIS是一款EtherNet/IP 從站功能的通訊網關。該產品主要功能是將EtherNet/IP 網絡和CC-LINK IE FIELD BASIC網絡連接起來，進行數據的互通。本網關連接到EtherNet/IP 總線中作為從站使用，連接到CC-LINK IE FIELD BASIC總線中作為從站使用。

HT3S-EIS-CIS網關能夠實現EtherNet/IP 接口儀表、變頻器、綜保、軟啟動器等設備接入到CC-LINK IE FIELD BASIC網絡系統。網關在CC-LINK IE FIELD BASIC一側是CC-LINK IE 從站，在另一側支持EtherNet/IP 從站。

產品選型

HT3S-EIS-CIS:  CC-Link IEFB 轉EtherNet/IP  協議網關

HT3S-EIS-CCS:  CC-Link 轉EtherNet/IP  協議網關

技術指標

EtherNet/IP 技術參數

● 網關作為EtherNet/IP 網絡的從站，可以連接PLC。

● 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。

● 支持 ODVA 標準 EtherNet/IP 通信協議。

● 輸入輸出字節數：輸入字節數490 Bytes、輸出字節數490 Bytes。

CC-LINK IE FIELD BASIC 技術參數

● 網關作為CC-LINK IE FIELD BASIC網絡的從站，可以連接三菱的PLC。

● 通過網關的撥碼，可以設置網關占用1個站~4個站

● 輸入輸出字節數：輸入字數***大128 word、輸出字數***大128 word。

● 網關占用幾個站，直接決定輸入輸出數量，參考以下圖：

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

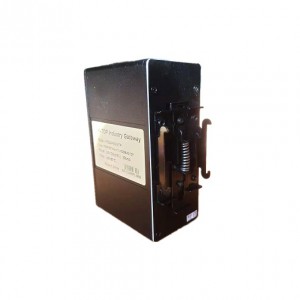

● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
