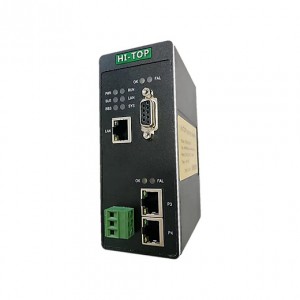

Profibus DP主站轉CC-LINK IEFB 協議轉換網關 HT3S-DPM-CIS
HT3S-DPM-CIS網關實現Profibus-DP主站轉CC-LINK IEFB 協議功能，能夠?qū)崿F(xiàn)Profibus-DP的設備如儀表、變頻器、伺服、綜保、軟啟動器等設備接入到CC-LINK IEFB 主站接口的網絡。HT3S-DPM-CIS網關連接到PROFIBUS總線中作為主站使用，連接到CC-LINK IEFB 總線中作為從站使用。
技術參數
◆PROFIBUS-DP/V0 協議符合GB/T 20540-2006：測量和控制數字數據通信工業控制系統用現場總線第3 部分：PROFIBUS 規范；
◆PROFIBUS-DP 作為主站，波特率達到12M；
◆PROFIBUS-DP 作為主站，可接DP從站數量32個，單個DP從站通訊數據不超過244個字節；
◆PROFIBUS協議總線可接126個DP從站，建議每32個DP從站加裝一個中繼器，以保證總線信號質量；由于內部存儲器總?cè)萘肯拗�，如果每個站數據量較多，則DP從站的數量可能受到縮減。
◆采用標準9 針D 形PROFIBUS 插座（孔）。建議用戶使用標準PROFIBUS插頭及標準PROFIBUS 電纜。有關PROFIBUS安裝規范請用戶參照有關PROFIBUS 技術標準。
CCLINK IE FIELD BASIC技術參數
● 網關作為CCLINK IE FIELD BASIC網絡的從站，可以連接PLC。
● 通過網關的撥碼，可以設置網關占用1個站~4個站
● 輸入輸出字節數：輸入字數***大128 word、輸出字數***大128 word。
● 網關占用幾個站，直接決定輸入輸出數量，見下表：
|
序號
|
占用站數
|
輸入字數
|
輸出字數
|
|
1
|
1
|
32
|
32
|
|
2
|
2
|
64
|
64
|
|
3
|
3
|
96
|
96
|
|
4
|
4
|
128
|
128
|
電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

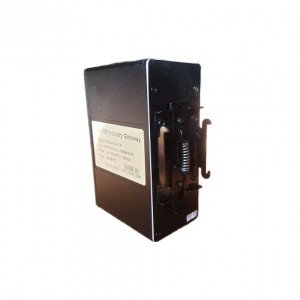

● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
