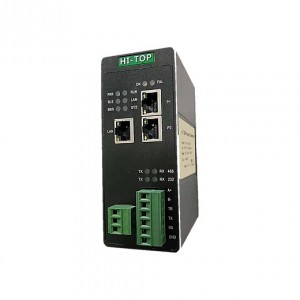

MODBUS RTU/RS485轉EtherNet/IP 協議轉換網關 HT3S-EIS-MDN

HT3S-EIS-MDN是一款EtherNet/IP從站功能的通訊網關。該產品主要功能是將各種MODBUS-RTU/RS485/RS232設備接入到EtherNet/IP網絡中。

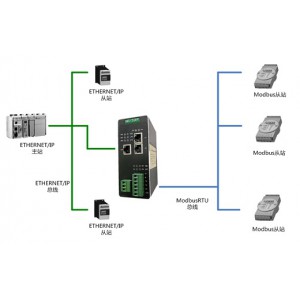

HT3S-EIS-MDN網關連接到EtherNet/IP總線中作為從站使用，連接到MODBUS-RTU總線中作為主站或從站使用。

HT3S-EIS-MDN是一款EtherNet/IP從站功能的通訊網關。該產品主要功能是將各種Modbus-RTU設備接入到EtherNet/IP網絡控制系統中，不需要對設備進行任何更改。只需連接配置，即可完成智能協議轉換，并將串行數據作為易于處理的I/O數據呈現給EtherNet/IP主站PLC/控制器。

產品選型

1，HT3S-EIS-MDN：支持MODBUS RTU（RS485/RS232）轉EtherNet/IP 協議，做EtherNet/IP 協議PLC的從站。

2，HT3S-EIS-RSE：支持自由協議（RS485/RS232）轉EtherNet/IP 協議，做EtherNet/IP 協議PLC的從站。

3，HT3S-EIS-MTP：支持MODBUS TCP 轉EtherNet/IP 協議，做EtherNet/IP 協議PLC的從站。

3，HT3S-EIS-RTP：支持自由協議TCP/IP 轉EtherNet/IP 協議，做EtherNet/IP 協議PLC的從站。

技術指標

ETHERNET/IP 技術參數

● 網關作為ETHERNET/IP網絡的從站，可以連接PLC。

● 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。

● 支持 ODVA 標準 ETHERNET/IP 通信協議。

● 輸入輸出字節數：輸入字節數490 Bytes、輸出字節數490 Bytes。

MODBUS-RTU 技術參數

● 網關的MODBUS接口通過撥碼選擇作為主站或從站，兩種工作方式二選一工作。

● 網關的MODBUS接口通過撥碼選擇RS485接口或RS232接口，兩種接口二選一工作。

● 網關的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

● 網關的MODBUS字符格式及校驗位：8位無校驗+1停止位、8位+偶校驗+1停止位、8位+奇校驗+1停止位、8位無校驗+2停止位。

● 網關作為MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能。

● 網關作為MODBUS 從站，支持03H、04H、06H、10H號功能。

● 網關作為MODBUS 主站，***多能帶32個Modbus從站。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

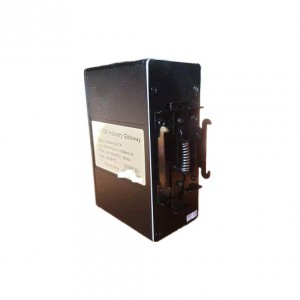

● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
