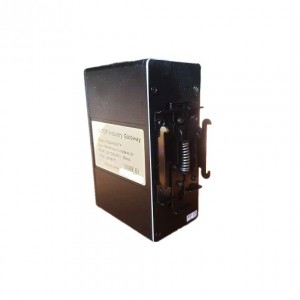

CANOPEN 轉EtherNet/IP 協議轉換網關 HT3S-EIS-COP

HT3S-EIS-COP是一款EtherNet/IP從站功能的通訊網關。該產品主要功能是將各種CANopen設備接入到EtherNet/IP網絡中。該產品主要功能是將各種CANOPEN設備接入到EtherNet/IP網絡控制系統中，不需要對設備進行任何更改。只需連接配置，即可完成智能協議轉換，并將串行數據作為易于處理的I/O數據呈現給EtherNet/IP主站PLC/控制器。

HT3S-EIS-COP網關連接到EtherNet/IP總線中作為從站使用，連接到CANopen總線中作為主站使用。

產品選型

1，HT3S-EIS-COP：支持CANOPEN 轉EtherNet/IP 協議，做EtherNet/IP 協議PLC的從站。

2，HT3S-EIS-CAN：支持CAN 轉EtherNet/IP 協議，做EtherNet/IP 協議PLC的從站。

技術指標

ETHERNET/IP技術參數
● 網關作為ETHERNET/IP網絡的從站，可以連接PLC。
● 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。
● 支持 ODVA 標準 ETHERNET/IP 通信協議。
● 輸入輸出字節數：輸入字節數490 Bytes、輸出字節數490 Bytes。

CANOPEN技術參數
● 網關的CANOPEN接口作為主站工作。
● 標準CAN2.0A接口，符合CANOPEN CiA 401標準。
● 波特率支持：5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1M可選。
● 通訊參數均可在GW Config Builder軟件中由用戶來設定。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
