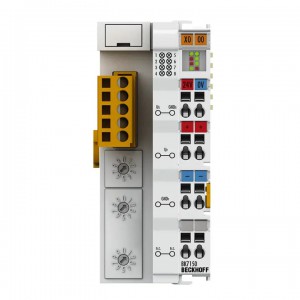

緊湊型總線耦合器 BK7150 將 CC-Link 系統連接到電子端子塊，可以以模塊化方式進行擴展。一個單元由總線耦合器、***多 64 個任意數量的端子和一個終端端子組成。K-bus 擴展技術允許將多達 255 個空間分布的總線端子模塊連接到一個總線耦合器。

總線耦合器可識別連接的端子并自動生成輸入/輸出與過程映像字節的從屬關系。***個輸入/輸出信號從左側開始插入一個字節的***位 (LSB)。總線耦合器在此字節中插入更多信號。輸入和輸出明顯分開。如果控制器輸入或輸出的數量超過 8 位，總線耦合器會自動開始另一個字節。

CC-Link 是一種開放式現場總線系統。通過開關可選擇高達 10 Mbaud 的波特率，從而使傳輸速度適應技術流程的要求。
