菲尼克斯接線端子 傳感器接線端子和執行器接線端子可確保清晰明確的信號接線

菲尼克斯接線端子 PTIO傳感器/執行器接線端子外形緊湊，可根據現代化設備控制系統的接線要求量身定制。使用傳感器/執行器接線端子，您可使用寬度僅3.5 mm的端子為雙極啟動器和執行器接線。此外，還可以將接線端子與3線或4線制傳感器和執行器相連接。

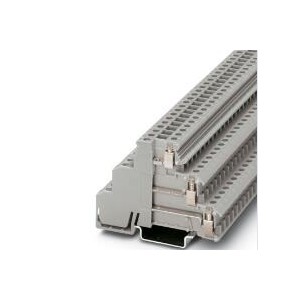

DIKD 1,5 - 啟動器/執行器接線端子

2715979

啟動器/執行器接線端子， 標稱工作電壓: 250 V， 額定電流: 24 A， 接線方式: 螺釘連接， 第1，2和第3層， 額定接線容量: 2.5 mm2, 橫截面: 0.2 mm2 - 4 mm2， 安裝方式: NS 35/7,5， NS 35/15， 顏色: 灰色



折疊全部

---

---

技術數據



---

產品屬性

產品類型	傳感器/執行器端子
連接量	6
行數	3
電位	3
絕緣特性
過電壓類別	III
污染等級	3

---

電氣特性

額定浪涌電壓	4 kV
額定條件下的***大功耗	0.77 W

---

連接數據

每層的連接數量	2
額定橫截面	2.5 mm²
第1，2和第3層
螺紋	M3
緊固扭矩	0.5 ... 0.6 Nm
剝線長度	8 mm
塞規	A3
連接符合標準	IEC 60947-7-1
剛性導線橫截面	0.2 mm² ... 4 mm²
橫截面 AWG	24 ... 12 (按IEC標準修訂)
柔性導線橫截面	0.2 mm² ... 2.5 mm²
導線橫截面，柔性[AWG]	24 ... 14 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.25 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.25 mm² ... 2.5 mm²
包含插拔式橋接件在內的接線容量，剛性	4 mm²
包含插拔式橋接件在內的接線容量，柔性	2.5 mm²
2根橫截面相同的導線，剛性導線	0.2 mm² ... 1 mm²
2根橫截面相同的導線，柔性導線	0.2 mm² ... 1 mm²
2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管	0.25 mm² ... 1 mm²
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm² ... 1 mm²
標稱電流	24 A
***大負載電流	30 A (當連接截面積為4 mm²的導線時)
額定電壓	250 V
額定橫截面	2.5 mm²

---

尺寸

寬度	6.2 mm
高度	72.5 mm
NS 35/7,5深度	54.5 mm
NS 35/15深度	62 mm

---

材料規格

顏色	灰色
阻燃等級，符合UL 94	V2
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-40 °C
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））	125 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	125 °C

---

電氣測試

電涌電壓測試
結果	已通過測試
溫升測試
溫度上升要求測試	溫度上升 ≤ 45 K
結果	已通過測試
短時耐受電流 2.5 mm²	0.3 kA
	0.3 kA
	0.3 kA
結果	已通過測試
工頻耐受電壓
測試電壓設定值	1.5 kV
結果	已通過測試

---

機械特性

機械參數
開口式側板	否

---

機械測試

機械強度
結果	已通過測試
載體上的附件
DIN導軌/固定支點	NS 35
測試力設定值	1 N
結果	已通過測試
導線損壞和松動測試
旋轉速度	10 (+/- 2) rpm
rpm	135
導線橫截面／重量	0.2 mm² / 0.2 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
結果	已通過測試

---

環境和真實條件

針焰測試
暴露時間	30 s
結果	已通過測試
振蕩/寬頻帶噪音
規格	DIN EN 50155 (VDE 0115-200):2018-05
沖擊
測試方向	X-, Y- 與 Z-軸 （正向與負向）
環境條件
環境溫度（運行）	-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關***高短期工作溫度，請參見電氣特性相對溫度指數)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（運行）	20 % ... 90 %
允許濕度（存放/運輸）	30 % ... 70 %

---

標準和規范

連接符合標準

IEC 60947-7-1

---

安裝

安裝類型	NS 35/7,5
	NS 35/15

---

商業數據



訂貨號	2715979
包裝單位	50 pc
***小訂貨量	50 pc
銷售關鍵代碼	BE1217
產品關鍵代碼	BE1217
目錄頁面	頁碼481 (C-1-2019)
GTIN	4017918061722
單件重量（含包裝）	20.22 g
單件重量（不含包裝）	19 g
關稅號	8536901900
原產地	PL
