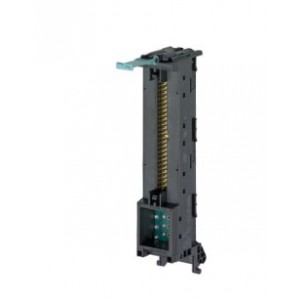

Front Conn. Mod.(Digital 1X50 P) S7-1500
前連接器模塊，帶 1x50 極 IDC 接口，用于 S7-1500 的數字式 32 I/O 模塊 內部系統供電，通過 直插式端子 |
| 目標系統 |
SIMATIC S7-1500 |
| 應用適宜性 |
數字 I/O 模塊 |
| 產品類型名稱 |
全模塊化接口 |
| 產品名稱 |
前連接器模塊 |
| 運行數據 / 標題 |
| 工作電壓 / DC 時 |
|
| ● 額定值 |
24 V |
| ● |
24 V |
| ● ***大值 |
60 V |
| 持續電流 / DC 時 / 每個插接觸點 / ***大值 |
1 A |
| 總電流 / ***大值 |
2 A; 水平安裝位置時 |
| 工作溫度 |
0 ... 60 °C |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| 極數 |
40; 前連接器的 |
| 生產商產品編號 / 設備連接器的 / 可用 |
S7-1500 40 針的替換件 |
| 插接觸點的數量 / 電氣連接的 |
1 |
| 電氣連接規格 / 用于連接導線 |
插入式連接 |
| 極數 / 在***個接口處 |
50; 連接導線的 IDC 插頭的 |
| 位置 / 連接端子 |
頂部 |
| 電氣連接規格 / 適用于電源 |
嵌入式端子 |
| 端子數量 |
4; 4 x 1 x L+ |
| 螺絲刀頭寬度 |
3.5 mm |
| 產品組件 / 需要 / 短路電阻片 |
否 |
| 信號導線數量 / 每個連接的 |
2; 內部系統供電的接口：在共同的終端套管中總共實現了所述橫截面內 1 或2個導體的組合。 |
| 剝線長度 |
8 mm |
| 可連接的導線截面類型 / 單芯線的 |
否 |
| 可連接的導線截面 |
|
| ● 易彎曲導線 / 帶有電纜末端加工 |
0.25 ... 1.5 mm²; 符合 DIN 46228/1 或 DIN 46228/4 的終端套管，帶***大 0.75mm2 的塑料輪緣 |
| ● 多芯線 |
0.5 ... 1.5 mm² |
| ● 細芯線的 / 無電纜末端加工 |
0.5 ... 1.5 mm² |
| ● 細芯線的 / 帶有電纜末端加工 |
0.25 ... 1.5 mm² |
| 電纜芯線端套類型 |
|
| ● 無塑料套筒 / 按照 DIN 46228-1 |
長度 8mm 至 9mm |
| ● 帶塑料套筒 / 按照 DIN 46228-4 |
長度 8mm 至 9mm |
| 外徑 / 芯線絕緣 |
3.1 mm; 用于連接饋電接線器 |
| 導線長度 / ***大值 |
30 m; 前連接器模塊和終端模塊之間 |
| 安裝類型 |
直接安裝 |
| 污染程度 |
2 |
| 過壓類別 |
2 |
| 根據防爆等級 / EEx e |
否 |
| 資格證明 / cULus 許可 |
是 |
| 參考標示 / 符合 IEC 81346-2:2009 |
XG |
| 材料 / 絕緣體的 |
其它 |
| 顏色 / 外殼的 |
黑色 |
| 產品特點 / 透明的 |
否 |
| 凈重 |
0.099 kg |
