技術數據

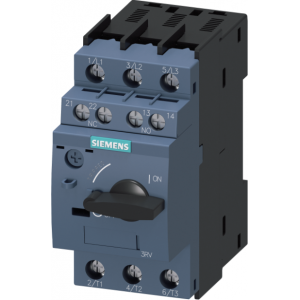

		斷路器 0.25 A A 脫扣器 0.18...0.25 A， N 脫扣器 3.3 A， 用于電機保護，等級 10， 螺紋連接， 標準開關容量， 帶橫向輔助開關 1 NO+1 NC
產品品牌名稱		SIRIUS
產品名稱		斷路器
產品的規格		用于電機保護
產品類型名稱		3RV6
綜合技術數據
斷路器的結構尺寸		S00
損耗功率 [W] 總計 典型		5 W
絕緣電壓 污染度 3 時 AC 時 測定值		690 V
抗沖擊電壓能力 測定值		6 kV
耐沖擊性 符合 IEC 60068-2-27		25g / 11 ms
RoHS 指令（日期）		05/01/2012
環境條件
安裝高度 高度超出水平面以上 ***大值		2 000 m
環境溫度
● 運行期間		-20 ... +60 °C
● 運輸期間		-50 ... +80 °C
相對空氣濕度 運行期間		10 ... 95 %
主電路
極數 用于主電路		3
可設置的電流動作值 電流控制的過載脫扣的		0.18 ... 0.25 A
工作電壓
● 測定值		690 V
● AC-3 時 測定值 ***大值		690 V
工作頻率 測定值		50 ... 60 Hz
工作電流 測定值		0.25 A
工作電流 AC-3 時 400 V 時 測定值		0.25 A
開關頻率 AC-3 時 ***大值		15 1/h
輔助電路
輔助開關的結構形式		橫向放置的
保護和監控功能
脫扣等級		CLASS 10
過電流脫扣器規格		熱量
極限短路電流 (Icu) 分?jǐn)嗄芰?AC 時 400 V 時 測定值		100 kA
工作短路電流 (Ics) 分?jǐn)嗄芰?AC 時 400 V 時 測定值		100 kA
電流動作值 無延遲的短路脫扣器的		3.3 A
保護裝置，防止短路導致開關裝置損壞。
產品功能 短路保護		是
短路脫扣器的規格		磁性的
裝入/固定/外廓尺寸
裝入位置		任意的
緊固類型		按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊
高度		97 mm
寬度		45 mm
深度		96 mm
須遵守間距 到接地部件
● 向前地		0 mm
● 反向地		0 mm
● 向上地		50 mm
● 側向地		30 mm
● 向下地		50 mm
