菲尼克斯  電子式斷路器

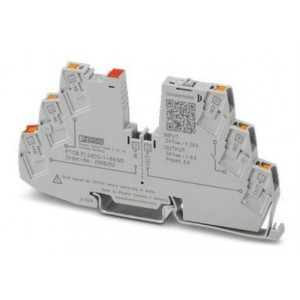

PTCB E1 24DC/1-8A NO - 電子設備斷路器

2908262

單通道電子式斷路器，用于在過載和短路的情況下保護24 V DC負載。采用CLIPLINE complete接線端子系統組件可以輕松實現電位分配。帶設定額定電流的電子鎖功能。用于DIN導軌安裝。

想要在線購買?

點擊跳轉菲購商城

顯示產品詳情 (PDF)

產品詳情

Collapse all

技術數據

說明

概述

注意事項 EN 50121-3-2：軌道交通應用——電磁兼容性——第3-2部分：軌道車輛——設備

信號線連接已依照EN 61000-4-4標準在1 kV電壓下進行測試；必要時，客戶必須采取適當?shù)姆雷o(hù)措施

反復硬短路可降低集成備用保險絲的熔斷積分。

產品屬性

類型 導軌安裝模塊，單片

產品類型 設備斷路器

產品系列 PTCB

位數 1

通道數目 1

絕緣特性

保護等級 III

污染等級 2

電氣特性

概述

工作電壓 18 V DC ... 30 V DC

額定電壓 24 V DC

標稱工作電流IN 24 A DC (總電流入口)

8 A DC (額定電流輸出)

標稱工作電流 IN 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (可設置)

額定電流（預調） 4 A

額定過電壓 0.5 kV

分?jǐn)喾椒?span style="white-space:pre"> E (電子)

反饋電阻 ***大 35 V DC

要求的備用保險絲 僅在電源的Imax > 短路開關容量時需要。內置故障安全元件。

短路開關容量 300 A

介電強度 ***大 35 V DC (負載電路)

保險絲 電子

效率 > 99 %

閉路電流 I0 典型值 12 mA

功耗 典型值 0.3 W (無負載運行)

< 1.6 W (正常運行)

模塊初始化時間 < 0.55 s

關閉一條通道后的等待時間 5 s (過載/短路)

測量公差I(lǐng) ± 15 %

溫度衰減 21 A (60 C時的總電流)

24 A (50 C時的總電流)

7 A (60 C時的通道電流)

8 A (50 C時的通道電流)

MTBF (IEC 61709, SN 29500) 25641025 h (25 °C、21 %負載時)

10989010 h (40 °C，34.25 %負載時)

1149425 h (在55°C下***負載時)

電壓壓降 0.13 V (8 A時)

失效安全元器件 15 A DC

負載電路

停機時間 ≤ 10 ms (適用于短路 > 2.0 x IN)

1 s (1.2 ... 2.0 x IN)

欠壓關閉 ≤ 17.8 V DC (有源)

≥ 18.8 V DC (無源)

過電壓關閉 ≥ 30.5 V DC (有源)

≤ 29.5 V DC (無源)

***大電容負載 25000 µF (取決于電流設置和可用的短路電流)

指示器/遠程信號發送

連接名稱 遙信報警回路

切換功能 N/O觸點

標稱工作電壓 0 V DC ... 30 V DC

操作電流 100 mA DC

連接數據

主電路IN+

連接方式 直插式連接

剝線長度 8 mm

柔性導線橫截面 0.2 mm² ... 2.5 mm²

剛性導線橫截面 0.2 mm² ... 4 mm²

可連接導向橫截面 AWG 24 ... 12

柔性導線橫截面，帶套管，帶塑料絕緣套管 0.2 mm² ... 2.5 mm²

柔性導線橫截面，帶不含絕緣套管的冷壓頭 0.2 mm² ... 2.5 mm²

主電路IN-

連接方式 直插式連接

剝線長度 8 mm

柔性導線橫截面 0.2 mm² ... 2.5 mm²

剛性導線橫截面 0.2 mm² ... 4 mm²

可連接導向橫截面 AWG 24 ... 12

柔性導線橫截面，帶套管，帶塑料絕緣套管 0.2 mm² ... 2.5 mm²

柔性導線橫截面，帶不含絕緣套管的冷壓頭 0.2 mm² ... 2.5 mm²

主電路OUT

連接方式 直插式連接

剝線長度 8 mm

柔性導線橫截面 0.2 mm² ... 2.5 mm²

剛性導線橫截面 0.2 mm² ... 4 mm²

可連接導向橫截面 AWG 24 ... 12

柔性導線橫截面，帶套管，帶塑料絕緣套管 0.2 mm² ... 2.5 mm²

柔性導線橫截面，帶不含絕緣套管的冷壓頭 0.2 mm² ... 2.5 mm²

遙信報警回路

連接方式 直插式連接

剝線長度 10 mm

柔性導線橫截面 0.2 mm² ... 2.5 mm²

剛性導線橫截面 0.2 mm² ... 4 mm²

可連接導向橫截面 AWG 24 ... 14

柔性導線橫截面，帶套管，帶塑料絕緣套管 0.2 mm² ... 2.5 mm²

柔性導線橫截面，帶不含絕緣套管的冷壓頭 0.2 mm² ... 2.5 mm²

信號處理

通道LED熄滅 關 (通道已關閉)

通道LED黃色 閃爍 (通道接通，通道負載 > 80% )

閃爍 (編程模式激活)

通道LED綠色 閃爍 (通道已接通)

通道LED紅色 閃爍 (通道關閉，超壓或欠壓激活)

ON暫時 (通道關閉，5 s冷卻階段，過載或短路釋放)

閃爍 (通道關閉，準備好重新接通，過載或短路釋放)

快速閃爍 (通道已關閉，輸出端的外部電壓，可能的安裝錯誤)

尺寸

尺寸圖

寬度 6.2 mm

高度 105.8 mm

深度 55.6 mm (7.5 mm（含DIN導軌）)

材料規格

顏色 灰色 (RAL 7042)

標識材料 PBT

PBT

阻燃等級，符合UL 94 V-0

環境和真實條件

環境條件

保護等級 IP20

環境溫度（運行） -30 °C ... 60 °C

環境溫度（存放/運輸） -40 °C ... 70 °C

海拔 ≤ 3000 m ***高至52 °C (amsl)

≤ 4000 m ***高至46 °C (amsl)

濕度測定 96 h，95 % RH，40 °C

沖擊力（運行） 30g (IEC 60068-2-27，測試Ea)

振動（操作） 10 Hz ... 59.6 Hz (振幅 ±0.35 mm；符合IEC 60068-2-6，試驗Fc)

59.6 Hz … 150 Hz (加速度 5g；符合IEC 60068-2-6，試驗Fc)

5 Hz … 100 Hz (共振搜索4g，共振頻率4g，90分鐘（符合DNV GL B級）)

認證

UL認證

標識 UL/C-UL Listed UL 508

UL Recognized UL 2367

UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D; T4 (Hazardous Location)

造船業許可

標識 DNV GL

DNV GL數據

Temperature D

Humidity B

振動 B

EMC B

Enclosure A

標準和規范

標準/規格 EN 61000-6-2

注意事項 電磁兼容 – 工業區域的抗干擾性

標準/規格 EN 61000-6-3

注意事項 電磁兼容 – 住宅、商業和商業物業及小型企業的排放

標準/規格 EN 60068-2-78

注意事項 環境影響 – 濕度和熱，恒定

標準/規格 EN 50178

注意事項 電源裝置配備電子設備

標準/規格 EN 60068-2-6

注意事項 環境影響 – 振動（正弦）

標準/規格 EN 60068-2-27

注意事項 環境影響 – 沖擊

標準/規格 EN 60068-2-30

注意事項 環境影響– 第2–30 部分: 測試—測試數據庫（Test Db）：濕熱，周期性

標準/規格 EN 61373

注意事項 軌道交通應用—軌道車輛設備——沖擊和振動測試

標準/規格 EN 45545-2

注意事項 軌道交通應用—軌道車輛防火保護—第2部分：材料和部件的防火要求

安裝

安裝類型 DIN導軌： 35 mm

商業數據

訂貨號 2908262

包裝單位 1 pc

***小訂貨量 1 pc

銷售關鍵代碼 CLA135

產品關鍵代碼 CLA135

目錄頁面 頁碼381 (C-4-2019)

GTIN 4055626323763

單件重量（含包裝） 44.2 g

單件重量（不含包裝） 43 g

關稅號 8536200000

原產地 DE
