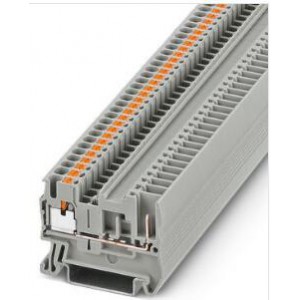

直通式接線端子， 標稱工作電壓: 500 V， 額定電流: 24 A， 連接量: 2， 接線方式: 插拔式 / 插件連接， 額定接線容量: 2.5 mm2， 橫截面: 0.14 mm2 - 4 mm2， 安裝方式: NS 35/7,5， NS 35/15， 顏色: 灰色
插拔式接線端子可快速實現模塊化配置。接線端子通過預制電纜束即可便捷完成接線。
“熱”插拔接線端子
插拔式COMBI接線端子是一種特殊形式的混合接線端子。接線端子的一側具有標準化的直插區域，而另一側則有插拔式、螺釘式、回拉式彈簧或快速連接技術。由于采用接觸式系統，因此可以承受極高的振動水平。在進行信號和電源接線時，使用插拔式接線端子可以節省許多時間。
通過插拔式接線端子進行模塊化系統組態
連接系統由插拔式接線端子和相應的連接器組成， 進而為端子條設計提供了**靈活性。該系統是控制柜電源和控制部件供電、以及快速安裝分布式系統部件的理想解決方案。COMBI連接系統始終表現優良。控制柜內的插拔式組件安裝便捷，拆卸方便。其插拔式圓形接口可確�？刂乒耖g的安全供電。而用于懸空引線的耦合器不僅適合在狹小空間內布線， 還可以輕松延長預制電纜。COMBI系統的標準化插拔解決方案在靈活性和多樣性方面超過了許多業界著名生產商的同類產品。德國威圖 (Rittal) 選用了COMBI系統并將插拔區域集成到其新型RiLine 60設備適配器中。
自組裝式連接器和耦合器
COMBI插頭可提供預組裝和自組裝型號，前者位數高達15位。自組裝型號插頭支持個性化應用的模塊化組態。此外，接線端子連接器還可選配鎖扣，顯著增強抗振性能。該鎖扣確保接線端子與COMBI插頭間的連接穩固可靠。為保護電纜免受拉伸應力影響，COMBI系統還配備了不同型號的固線夾，如 簡易卡接型和具備完整電纜殼體型。除電纜殼體外，系統亦可提供彎曲保護套管以防電纜彎折。
帶六個接線點的多導線端子
多導線端子內含三個內部接線用接線點和三個外部插拔式接線用針式接點。由此，在維修保養或構建用于快速調試的模塊化系統時，用戶可快速更換系統部件。由于接線點眾多，這種接線端子可組合成緊湊型插拔式高密度矩陣接線單元。端子標識區域面積大且標識支架與終端緊固件具備相同外形，可輕松實現清晰矩陣標識。
三向信號分配器
PT 2,5-4L四層接線端子可用于分配控制器和系統之間的信號，節省空間�；诙俗訔l橋接件和4位連接器的不同配置組合方式，該接線端子可進行靈活的信號分配，節省大量空間。
| 概述 | *使用的插頭決定電流和電壓。 |
| 概述 | |
| 注意事項 | 采用懸空引線連接時，請務必將絕緣膜片置于插頭連接處與導電表面之間。 |
| 電流和電壓取決于所使用的插頭 | |
| 產品類型 | 插拔式端子 |
| 應用領域 | 鐵路工業 |
| 機械工程 | |
| 工廠工程 | |
| 連接量 | 2 |
| 行數 | 1 |
| 電位 | 1 |
| 絕緣特性 | |
| 過電壓類別 | III |
| 污染等級 | 3 |
| 額定浪涌電壓 | 6 kV |
| 額定條件下的***大功耗 | 0.77 W |
| 每層的連接數量 | 2 |
| 額定橫截面 | 2.5 mm² |
| 橫截面 AWG | (按IEC標準修訂) |
| 剝線長度 | 8 mm ... 10 mm |
| 塞規 | A3 |
| 連接符合標準 | IEC 61984 |
| 剛性導線橫截面 | 0.14 mm² ... 4 mm² |
| 橫截面 AWG | 26 ... 12 (按IEC標準修訂) |
| 柔性導線橫截面 | 0.14 mm² ... 2.5 mm² |
| 導線橫截面，柔性[AWG] | 26 ... 12 (按IEC標準修訂) |
| 柔性導線橫截面（套管不帶塑料絕緣管） | 0.14 mm² ... 2.5 mm² |
| 柔性導線橫截面（帶塑料絕緣管的套管） | 0.14 mm² ... 2.5 mm² |
| 2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管 | 0.5 mm² |
| 標稱電流 | 24 A |
| ***大負載電流 | 24 A (具有4 mm²導線橫截面，剛性) |
| 額定電壓 | 500 V |
| 額定橫截面 | 2.5 mm² |
| 直接插拔式連接橫截面 | |
| 剛性導線橫截面 | 0.34 mm² ... 4 mm² |
| 柔性導線橫截面（套管不帶塑料絕緣管） | 0.34 mm² ... 2.5 mm² |
| 柔性導線橫截面（帶塑料絕緣管的套管） | 0.34 mm² ... 2.5 mm² |
| 寬度 | 5.2 mm |
| 端板寬度 | 2.2 mm |
| 高度 | 48.5 mm |
| 深度 | 35.3 mm |
| NS 35/7,5深度 | 36.8 mm |
| NS 35/15深度 | 44.3 mm |
| 顏色 | 灰色 |
| 阻燃等級，符合UL 94 | V0 |
| 絕緣材料組 | I |
| 絕緣材料 | PA |
| 低溫下的靜態絕緣材料應用 | -60 °C |
| 絕緣材料相對溫度指數（電氣，UL 746 B） | 130 °C |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 表面可燃性NFPA 130 (ASTM E 162) | 通過 |
| 煙霧比光密度NFPA 130 (ASTM E 662) | 通過 |
| 煙氣毒性NFPA 130 (SMP 800C) | 通過 |
| 電涌電壓測試 | |
| 測試電壓設定值 | 7.3 kV |
| 結果 | 已通過測試 |
| 短時耐受電流 1.5 mm² | 0.18 kA |
| 短時耐受電流 4 mm² | 0.48 kA |
| 結果 | 已通過測試 |
| 工頻耐受電壓 | |
| 測試電壓設定值 | 1.89 kV |
| 結果 | 已通過測試 |
| 機械參數 | |
| 開口式側板 | 是 |
| 載體上的附件 | |
| 測試力設定值 | 1 N |
| 結果 | 已通過測試 |
| 導線損壞和松動測試 | |
| 旋轉速度 | 10 rpm |
| rpm | 135 |
| 導線橫截面／重量 | 0.14 mm² / 0.2 kg |
| 2.5 mm² / 0.7 kg | |
| 4 mm² / 0.9 kg | |
| 結果 | 已通過測試 |
| 針焰測試 | |
| 暴露時間 | 30 s |
| 結果 | 已通過測試 |
| 振蕩/寬頻帶噪音 | |
| 規格 | DIN EN 50155 (VDE 0115-200):2022-06 |
| DIN EN 50155 (VDE 0115-200):2022-06 | |
| 頻譜 | 1類，B級使用壽命測試，在車體上進行 |
| 1類，B級使用壽命測試，在車體上進行 | |
| 頻率 | f1 = 5 Hz 到 f2 = 150 Hz |
| f1 = 5 Hz 到 f2 = 150 Hz | |
| ASD等級 | 0.964 (m/s²)²/Hz |
| 0.964 (m/s²)²/Hz | |
| 加速度 | 0.58g |
| 0.58g | |
| 每軸的測試周期 | 5 h |
| 5 h | |
| 測試方向 | X-, Y- 與 Z-軸 |
| X-, Y- 與 Z-軸 （正向與負向） | |
| 結果 | 已通過測試 |
| 已通過測試 | |
| 沖擊 | |
| 規格 | DIN EN 50155 (VDE 0115-200):2022-06 |
| DIN EN 50155 (VDE 0115-200):2022-06 | |
| 脈沖波形 | 半弦 |
| 半弦 | |
| 加速度 | 5g |
| 5g | |
| 電擊時間 | 30 ms |
| 30 ms | |
| 每個方向的電擊次數 | 3 |
| 3 | |
| 測試方向 | X-, Y- 與 Z-軸 （正向與負向） |
| X-, Y- 與 Z-軸 | |
| 結果 | 已通過測試 |
| 已通過測試 | |
| 環境條件 | |
| 環境溫度（存放/運輸） | -25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C) |
| 環境溫度（組裝） | -5 °C ... 70 °C |
| 環境溫度（執行） | -5 °C ... 70 °C |
| 允許濕度（存放/運輸） | 30 % ... 70 % |
| 連接符合標準 | IEC 61984 |
| 安裝類型 | NS 35/7,5 |
| NS 35/15 |
| 訂貨號 | 3210033 |
| 包裝單位 | 50 pc |
| ***小訂貨量 | 50 pc |
| 銷售關鍵代碼 | BE2241 |
| 產品關鍵代碼 | BE2241 |
| 目錄頁面 | 頁碼291 (C-1-2019) |
| GTIN | 4046356333412 |
| 單件重量（含包裝） | 6.071 g |
| 單件重量（不含包裝） | 5.566 g |
| 關稅號 | 8536901900 |
| 原產地 | DE |
