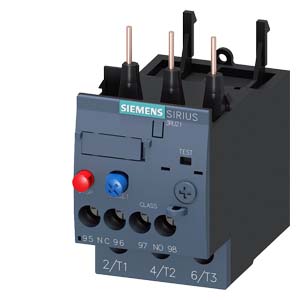

西門子3RU2 3RU2126-4CB0 過載繼電器
點擊圖片查看原圖
品牌： 西門子
產品名稱： 過載繼電器
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-11-29 14:15
瀏覽次數： 173
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

過載繼電器 17...22 A 熱 用于電機保護 尺寸 S0，等級 10 接觸器附屬裝置 主電路：螺栓 輔助電路：螺栓 手動/自動復位
產品品牌名稱 SIRIUS
產品名稱 熱過載繼電器
產品類型名稱 3RU2
綜合技術數據
過載繼電器結構尺寸 S0
接觸器的結構尺寸 可組合的 依公司特殊情況而定的 S0
損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 8.1 W
● 每個電極 2.7 W
絕緣電壓 污染度 3 時 AC 時 測定值 690 V
抗沖擊電壓能力 測定值 6 kV
針對安全隔離的***大允許電壓
● 在星點不接地的電網中 輔助電路和輔助電路之間 440 V
● 在星點接地的電網中 輔助電路和輔助電路之間 440 V
● 在星點不接地的電網中 主電路和輔助電路之間 440 V
● 在星點接地的電網中 主電路和輔助電路之間 440 V
耐沖擊性 符合 IEC 60068-2-27 8g / 11 ms
點火保護形式 符合 ATEX 產品指令 2014/34/EU Ex II (2) GD
資格證明 符合 ATEX 產品指令 2014/34/EU DMT 98 ATEX G 001
參考標示 符合 IEC 81346-2:2009 F
RoHS 指令（日期） 10/01/2009
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -40 ... +70 °C
● 存放期間 -55 ... +80 °C
● 運輸期間 -55 ... +80 °C
溫度補償 -40 ... +60 °C
相對空氣濕度 運行期間 10 ... 95 %
主電路
極數 用于主電路 3
可設置的電流動作值 電流控制的過載脫扣的 17 ... 22 A
工作電壓
● 測定值 690 V
● AC-3e 時 測定值 ***大值 690 V
工作頻率 測定值 50 ... 60 Hz
工作電流 測定值 22 A
工作電流 AC-3e 時 400 V 時 測定值 22 A
額定功率
● AC-3 時
— 400 V 時 測定值 11 kW
— 500 V 時 測定值 11 kW
— 690 V 時 測定值 18.5 kW
● AC-3e 時
— 400 V 時 測定值 11 kW
— 500 V 時 測定值 11 kW
— 690 V 時 測定值 18.5 kW
輔助電路
輔助開關的結構形式 集成
常閉觸點數量 用于輔助觸點 1
● 備注 用于關閉接觸器
常開觸點數量 用于輔助觸點 1
● 備注 關于消息"已觸發"
轉換器數量 用于輔助觸點 0
工作電流 輔助觸頭的 AC-15 時
● 24 V 時 3 A
● 110 V時 3 A
● 120 V 時 3 A
● 125 V 時 3 A
● 230 V時 2 A
● 400 V 時 1 A
● 690 V 時 0.75 A
工作電流 輔助觸頭的 DC-13 時
● 24 V 時 2 A
● 60 V 時 0.3 A
● 110 V時 0.22 A
● 125 V 時 0.22 A
● 220 V 時 0.11 A
觸點負荷能力 輔助觸頭的 符合 UL B600 / R300
保護和監控功能
脫扣等級 CLASS 10
過電流脫扣器規格 熱的
UL/CSA 額定數據
全負載電流 (FLA) 對于三相交流電機
● 480 V 時 測定值 22 A
● 600 V 時 測定值 22 A
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格
● 用于輔助開關的短路保護 需要 保險絲 gG:6 A，靈敏的:10A
裝入/固定/外廓尺寸
裝入位置 任意的
緊固類型 接觸器附屬裝置
高度 85 mm
寬度 45 mm
深度 85 mm
接口/ 接線端子
產品組件 用于輔助和控制電路的可拆下接線夾 否
電氣連接規格
● 用于主電路 螺栓連接
● 用于輔助和控制電路 螺栓連接
電氣連接的排列 用于主電路 上面和下面
可連接的導線截面類型
● 用于主觸點
— 單芯線或多芯線 2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²)
— 細芯線的 帶有電纜末端加工 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm²
● 在 AWG 導線處 用于主觸點 2x (16 ... 12), 2x (14 ... 8)
可連接的導線截面類型
● 用于輔助觸點
— 單芯線或多芯線 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點 2x (20 ... 16), 2x (18 ... 14)
擰緊扭矩
● 用于主觸點 螺栓連接時 2 ... 2.5 N·m
● 用于輔助觸點 螺栓連接時 0.8 ... 1.2 N·m
螺絲刀柄結構 直徑 5 ... 6 mm
螺絲刀頭的尺寸 2 號米字槽
螺紋規格 連接螺栓的
● 用于主觸點 M4
● 輔助和控制觸點的 M3
安全
失效率 [FIT] 低需求率時 符合 SN 31920 50 FIT
失效前的平均時間 (MTTF) 需求率較高 2 280 a
T1 值 用于檢測試驗間隔時間或使用時間 符合 IEC 61508 20 a
防護等級 IP 正面的 符合 IEC 60529 IP20
防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸時手指安全
顯示
顯示方式 開關狀態 滑桿
