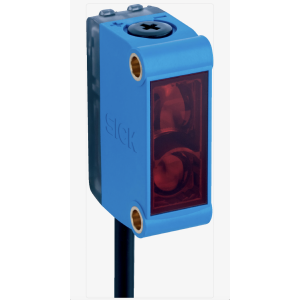

SICK西克光電傳感器: G6 GTB6-N1212 1052445
產品特點
| 工作原理 |
漫反射光電傳感器 |
| 工作原理詳細信息 |
背景抑制功能 |
| ***大開關距離 |
5 mm ... 250 mm 1) |
| 感應距離 |
35 mm ... 140 mm |
| 偏振過濾器 |
否 |
| 發射光束 |
| 光源 |
PinPoint-LED 2) |
| 光源種類 |
可見紅光 |
| 光斑尺寸（距離） |
Ø 6 mm (100 mm) |
| LED 特征值 |
| 軸長 |
650 nm |
| 設置 |
機械設置，5 轉 |
| 供貨范圍 |
不銹鋼安裝支架 (1.4301/304) BEF-W100-A |
電氣參數
| 工作電壓 UB |
10 V DC ... 30 V DC 1) |
| 殘余紋波 |
± 10 % 2) |
| 電流消耗 |
30 mA 3) |
| 防護等級 |
III |
| 數字輸出 |
| 類型 |
NPN |
| 信號電壓 NPN 高電平/低電平 |
約 UV / ≤ 3 V |
| 輸出電流 Imax. |
≤ 100 mA 4) |
| 響應時間 |
< 625 µs 5) |
| 開關頻率 |
1,000 Hz 6) |
| 開關類型 |
明/暗切換 |
| 開關類型可選 |
可通過明通/暗通開關選擇 |
| 保護電路 |
A 7) |
| B 8) |
| D 9) |
機械參數
| 設計構造 |
方形 |
| 尺寸(寬 x 高 x 深) |
12 mm x 31.5 mm x 21 mm |
| 接口 |
電纜，3 芯, 2 m 1) |
| 接口詳細信息 |
| 導線橫截面 |
0.14 mm² |
| 電纜長度 (L) |
2 m 1) |
| 材料 |
| 外殼 |
塑料, ABS/PC |
| 前鏡 |
塑料, PMMA |
| 電纜 |
PVC |
| 重量 |
60 g
|
環境參數
| 外殼防護等級 |
IP67 |
| 運行環境溫度 |
–25 °C ... +55 °C 1) |
| 倉庫環境溫度 |
–40 °C ... +70 °C |
| UL 文件編號 |
NRKH.E348498 & NRKH7.E348498 |
海關數據
| 單位重量 |
58.000 Grams |
| 單位凈重量 |
58 Grams |
| 單位體積 |
144 Cubic Centimetres (cm³) |
| 測量值 |
12.000*1.000*12.000 |
| EAN |
4047084264870 |
技術圖紙

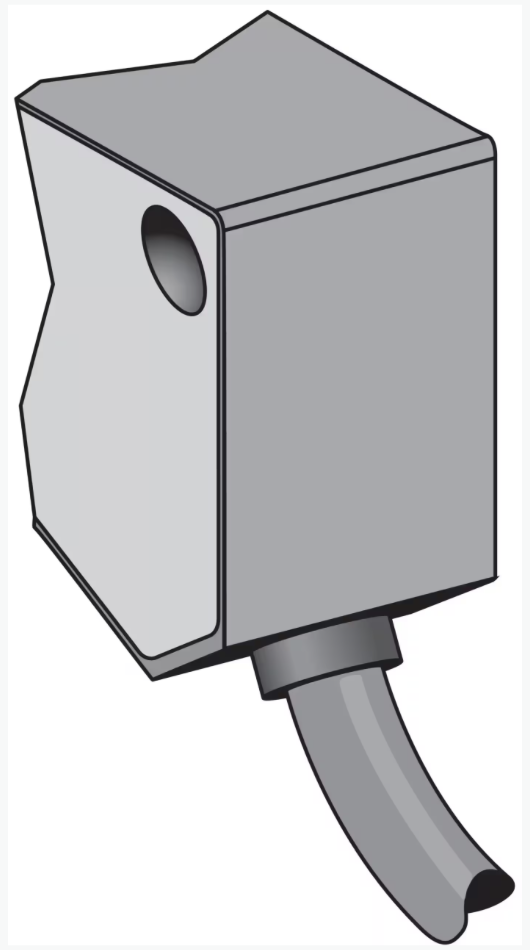

連接類型

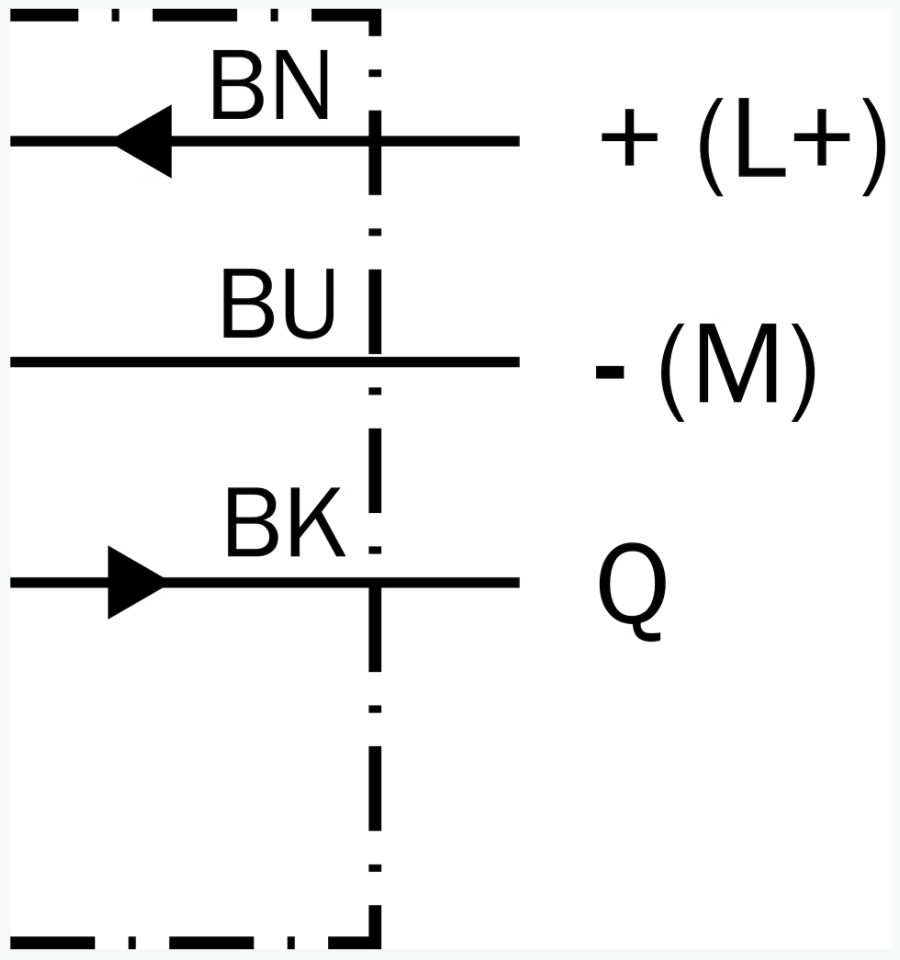

接線圖 Cd-043

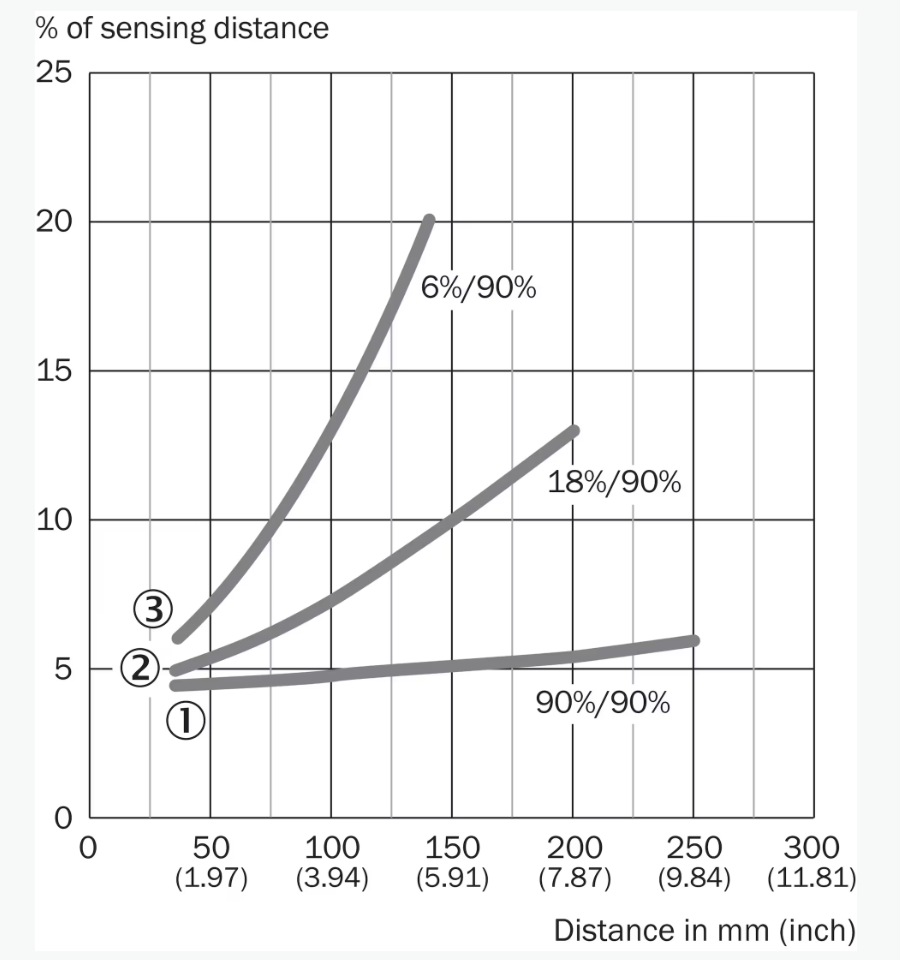

特征曲線 GTB6
① 漫反射比為90%的物體（以DIN 5033標準白色為基準）
② 觸發感應距離為灰色，18% 反射比
③ 觸發感應距離為黑色，6% 反射比

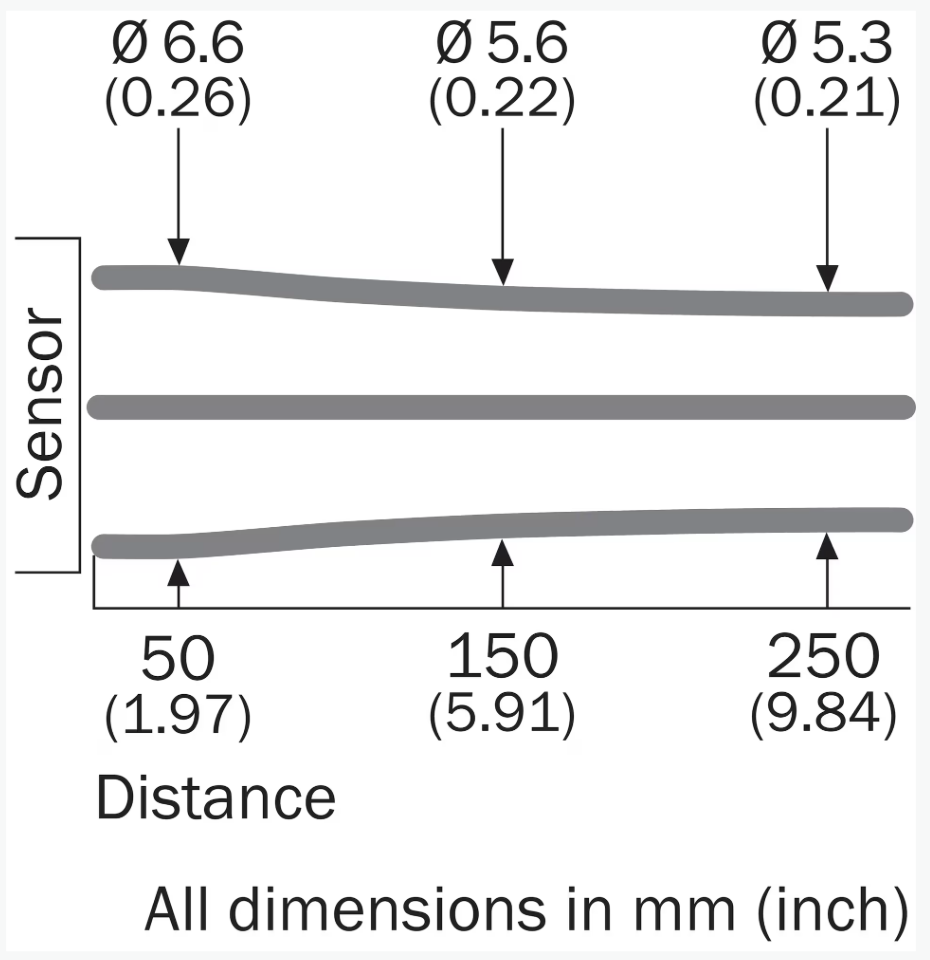

光點尺寸 GTB6

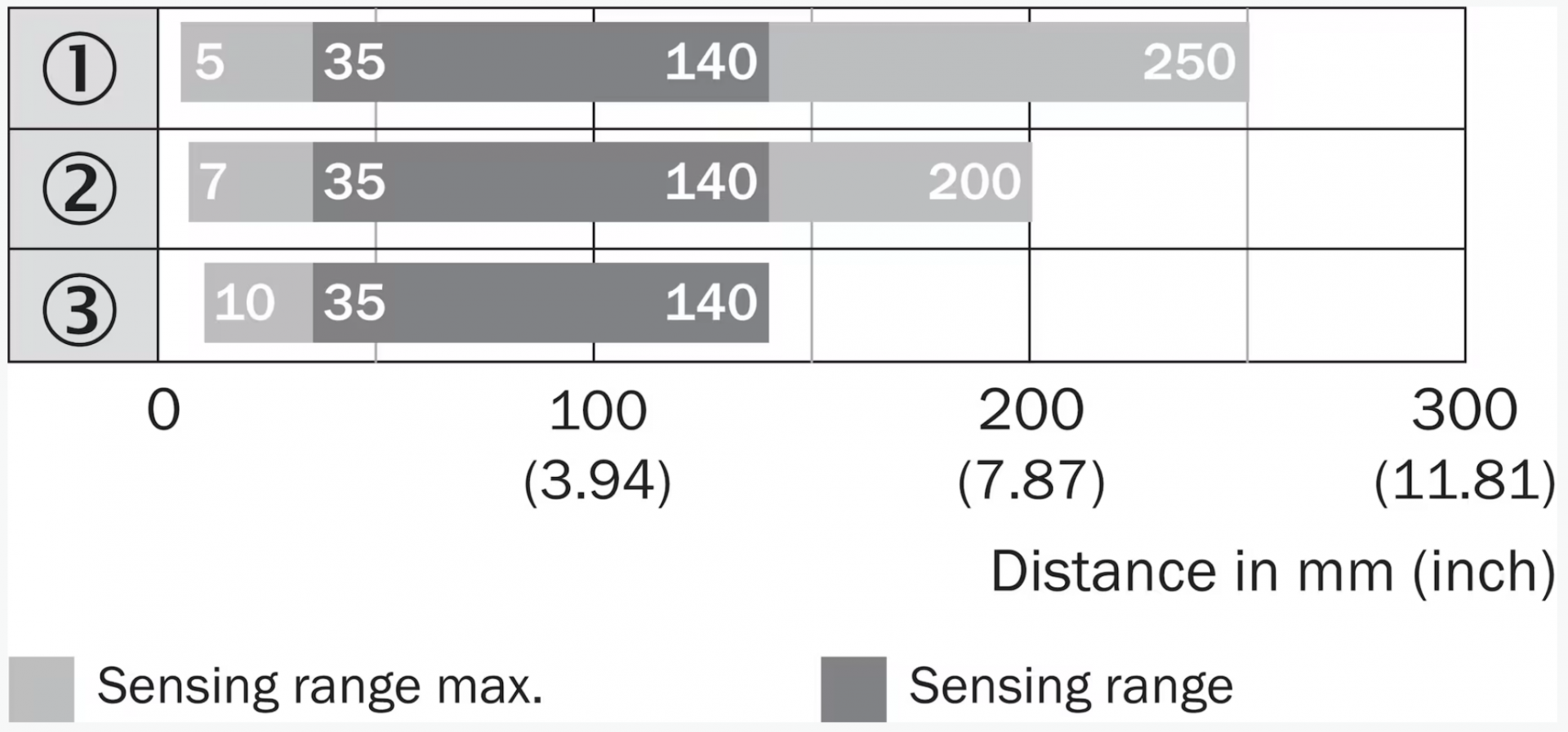

觸發感應距離圖表 GTB6
① 漫反射比為90%的物體（以DIN 5033標準白色為基準）
② 觸發感應距離為灰色，18% 反射比
③ 觸發感應距離為黑色，6% 反射比

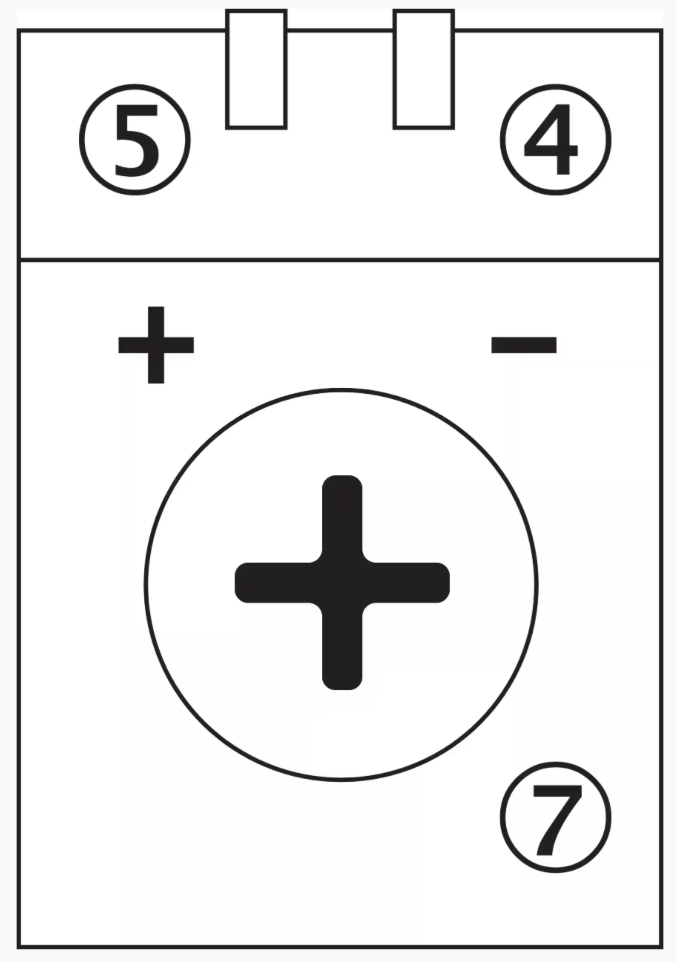

可調性 可調性
④ 綠色 LED 指示燈：供電電壓激活
⑤ 黃色 LED 指示燈：光接收狀態
⑦ 靈敏度設置：電位計
尺寸圖
尺寸單位：mm
① 光軸，接收器
② 光軸，發射器
③ 安裝孔 M3
④ 綠色 LED 指示燈：供電電壓激活
⑤ 黃色 LED 指示燈：光接收狀態
⑥ 明通/暗通開關：L = 亮通，D = 暗通
