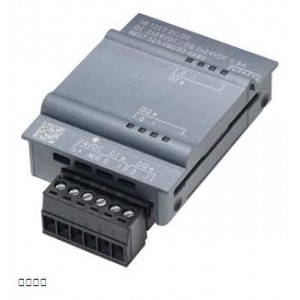

SIMATIC S7-1200，數字輸出 SB 1222，4數字輸出，5V DC 200kHz |
| 一般信息 |
| 產品類型標志 |
SB 1222，DQ 4x5 VDC 200 kHz |
| 輸入電流 |
| 來自背板總線 DC 5 V，典型值 |
35 mA |
| 功率損失 |
| 功率損失，典型值 |
0.5 W |
| 數字輸出 |
| 數字輸出端數量 |
4; 電子 MOSFET（消耗電流/電流供給） |
| ● 在組件中 |
4 |
| 短路保護 |
否 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.1 A |
| 負載電阻范圍 |
| ● 上限 |
7 |
| 輸出電壓 |
| ● 額定值 (DC) |
5 V |
| ● 對于信號“0”的***大值 |
0.2 V |
| ● 對于信號 “1”，***小值 |
L+ - 0.7 V DC |
| ● 對于信號“1”，***大值 |
6 V |
| 輸出電流 |
| ● 針對信號“1”的允許范圍，***大值 |
0.1 A |
| 導線長度 |
| ● 屏蔽，***大值 |
50 m |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 用于輸出端狀態 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安裝，***小值 |
-20 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-20 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 存放/運輸，***小值 |
660 hPa |
| ● 存放/運輸，***大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 寬度 |
38 mm |
| 高度 |
62 mm |
| 深度 |
21 mm |
| 重量 |
| 重量，約 |
35 g |
