產品特點
XD5系列增強型PLC，包含16、24、32、42、48、60、80點規格
兼容XD3的所有功能，能夠滿足***多數用戶的使用需求
速度是XC系列的12倍，具備更大的內部資源空間
輸入類型：NPN、PNP
輸出類型：晶體管（T）、繼電器（R）、晶體管繼電器混合（RT）
電源規格：AC220V、DC24V
支持X-NET現場總線功能
支持高速計數（高達80KHz）、2~10軸脈沖輸出（高達100KHz）、頻率測量等特殊功能
標配USB口，用于編程下載
支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD（16點不支持）
型號一覽表
注意：PNP型PLC為定制機。
基本規格
|
項目
|
規格
|
|
絕緣電壓
|
DC 500V 2MΩ以上
|
|
抗噪聲
|
噪聲電壓1000Vp-p 1us脈沖1分鐘
|
|
空氣
|
無腐蝕性、可燃性氣體
|
|
環境溫度
|
0℃~60℃
|
|
環境濕度
|
5%~95%（無凝露）
|
|
USB口
|
USB快速下載口，連接PC下載/上傳/監控
|
|
PORT1口
|
RS232，連接上位機、人機界面編程或調試
|
|
PORT2口
|
RS485，連接智能儀表、變頻器等
|
|
PORT3口
|
擴展ED通訊口
|
|
安裝
|
可用M3的螺絲固定或直接安裝在的導軌上
|
|
接地（FG）
|
第三種接地（不可與強電系統公共接地）
|
性能規格
|
項 目
|
規 格
|
|
程序執行方式
|
循環掃描方式
|
|
編程方式
|
指令、梯形圖并用
|
|
處理速度
|
0.05us
|
|
停電保持
|
使用FlashROM及鋰電池（3V紐扣電池）
|
|
用戶程序容量※1
|
512KB
|
|
I/O
點數
※2
|
總點數
|
16點
|
24點
|
32點
|
42點
|
48點
|
60點
|
80點
|
|
輸入點數
|
8點
X0~X7
|
14點
X0~X15
|
18點
X0~X21
|
24點
X0~X27
|
28點
X0~X33
|
36點
X0~X43
|
40點
X0~X47
|
|
輸出點數
|
8點
Y0~Y7
|
10點
Y0~Y11
|
14點
Y0~Y15
|
18點
Y0~Y21
|
20點
Y0~Y21
|
24點
Y0~Y27
|
40點
Y0~Y47
|
|
內部線圈（X）※3
|
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077
|
|
內部線圈（Y）※4
|
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077
|
|
內部線圈
（M、HM）
|
87000點
|
M0~M69999【HM0~HM11999】
|
|
特殊用※6 SM0~SM4999
|
|
流程（S）
|
9000點
|
S0~S7999【HS0~HS999】
|
|
定時器（T）
|
點數
|
7000點
|
T0~T4999【HT0~HT1999】
|
|
規格
|
100ms定時器：設置時間0.1~3276.7秒
10ms定時器：設置時間0.01~327.67秒
1ms定時器：設置時間0.001~32.767秒
|
|
計數器（C）
|
點數
|
7000點
|
C0~C4999【HC0~HC1999】
|
|
規格
|
16位計數器：設置值K0~32,767
32位計數器：設置值-2147483648~＋2147483647
|
|
數據寄存器（D）
|
100000字
|
D0~D69999【HD0~HD24999】
|
|
特殊用※6 SD0~SD4999
|
|
FlashROM寄存器
（FD）
|
14192字
|
FD0~FD8191
|
|
特殊用※6 SFD0~SFD5999
|
|
高速處理功能
|
高速計數、脈沖輸出、外部中斷
|
|
口令保護
|
6位長度ASCII
|
|
自診斷功能
|
上電自檢、監控定時器、語法檢查
|
注釋：
※1：用戶程序容量，指保密下載時的***大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
※9：V3.5.2及以下固件版本的XD5系列數據寄存器范圍為D0~D59999。
功能配置表
×不支持 √支持
注意：所有機型均標配時鐘功能。
外觀尺寸圖（單位：mm）

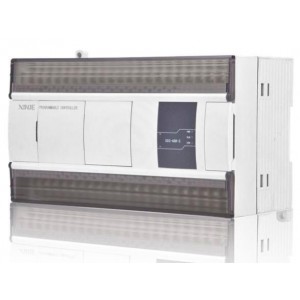

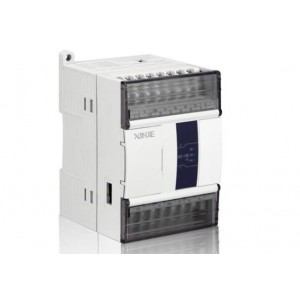

16點外觀尺寸圖：

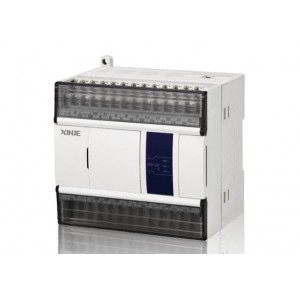

24/32點外觀尺寸圖：
42點外觀尺寸圖：
48/60點外觀尺寸圖：
80點外觀尺寸圖：
