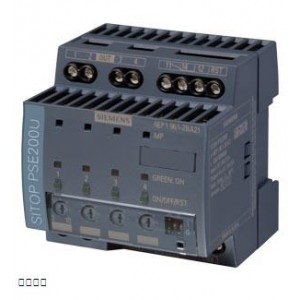

模塊 SITOP PSE200U/4X3-10A/帶總信號觸點
SITOP PSE200U 10 A 選擇性模塊 4 通道 輸入：24 V DC/40 A 輸出：24 V DC/4x 10 A 可調閾值 3-10 A 帶總信號觸點 *EX 批準不 可用* |
| 輸入 |
| 電網的形狀 |
可控的直流電壓 |
| 供電電壓 DC 時 額定值 |
24 V |
| 輸入電壓 DC 時 |
22 ... 30 V |
| 過電壓的過載能力 |
35 V |
| 輸入電流 輸入電壓額定值為 24 V 時 額定值 |
40 A |
| 輸出 |
| 電壓波形 輸出端上 |
可控的DC 電壓 |
| 輸出電壓公式 |
Vin - approx. 0.2 V |
| 相對總公差 電壓 備注 |
根據輸入電壓決定 |
| 輸出端數量 |
4 |
| 輸出電流 ***大 60°C 每個輸出端 測定值 |
10 A |
| 可設置的電流動作值 電流控制的過載脫扣的 |
3 ... 10 A |
| 動作值設置方式 |
通過電位器 |
| 產品特點 輸出端并聯 |
否 |
| 通道接通方式 |
> 20 V 的供電電壓起動后同時開啟全部輸出，或在經過 25 ms、100 ms延時后順序開啟所有輸出，也可通過 DIP 開關調整“負載***佳”進行順序開啟。 |
| 效率 |
| 百分比效率 |
99 % |
| 損耗功率 [W] 輸出電壓額定值時 輸出電流額定值中 典型 |
10 W |
| 各輸出端的開斷特性 |
| 開關特征 |
|
| ● 過電流關機 |
Iout = 1.0 ...1.5 x 設定值，約 5 s 后關斷 |
| ● 電流限制 |
Iout = 1.5 x 設定值，約 100 ms 后關斷 |
| ● 立即斷開 |
Iout > 設定值且 Vin < 20 V，約 0.5 ms 后關斷 |
| 斷開時的剩余電流 典型 |
1 mA |
| 重置方式 |
通過各輸出上的傳感器 |
| 遠程復位功能 |
非隔離的 24 V 輸入（電壓 > 15 V 時信號電平為“高”） |
| 保護和監測 |
| 保險絲規格 在輸入端 |
每個輸出為 15 A（不可接觸） |
| 顯示方式 針對正常運行 |
每個輸出一個三色 LED 指示燈： LED 綠色意為“已接通輸出”，LED黃色意為“已手動關閉輸出”，LED 紅色燈意為“由于過電流已關閉輸出” |
| 開關觸點規格 用于報警功能 |
公共信號觸點（切換觸點，額定值為 0.1 A/24 V DC） |
| 安全 |
| 電位隔離 斷開時輸入端和輸出端之間 |
否 |
| 標準 針對安全性 |
根據EN 60950-1 and EN 50178 |
| 設備保護等級 |
Class III |
| 防護等級 IP |
IP20 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; UL-Recognized (UL 2367) 文件 E328600; cULus-Listed (UL 508, CSAC22.2***07.1)文件 E197259 |
| ● ATEX |
否 |
| 資格證明 |
|
| ● IECEx |
否 |
| 認證類型 CB 證書 |
是 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| ● 造船許可 |
是 |
| 造船許可 |
DNV GL, ABS |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● DNV GL |
是 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class B |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
+24 V: 每0.5 ... 16 mm² 2個螺釘型端子; 0 V: 每0.5 ... 4 mm²2個螺釘型端子 |
| ● 輸出端上 |
輸出 1 ... 4：每 0.5 ... 4 mm² 1個螺釘型端子 |
| ● 用于信號觸點 |
每 0.5 ... 4 mm² 3個螺釘型端子 |
| ● 用于輔助觸點 |
遠程復位：1 個螺釘型端子，適合 0.5 ... 4 mm² |
| 寬度 外殼的 |
72 mm |
| 高度 外殼的 |
80 mm |
| 深度 外殼的 |
72 mm |
| 安裝寬度 |
72 mm |
| 安裝高度 |
180 mm |
| 須遵守間距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
0.2 kg |
