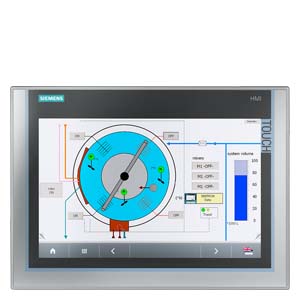

| SIPLUS HMI TP1200 精智版 基于 6AV2124-0MC01-0AX0 帶防腐蝕涂層， 0 - +50°C， | ||
| 一般信息 | ||
| 產品類型標志 | TP1200 Comfort | |
| 顯示 | ||
| 顯示屏規格 | TFT | |
| 屏幕對角線 | 12.1 in | |
| 屏幕寬度 | 261.1 mm | |
| 屏幕高度 | 163.2 mm | |
| 顏色數量 | 16 777 216 | |
| 分辨率（像素） | ||
| ● 水平圖像分辨率 | 1 280 pixel | |
| ● 垂直圖像分辨率 | 800 pixel | |
| 背光燈 | ||
| ● MTBF 背景照明（溫度為 25 °C 時） | 80 000 h | |
| ● 可調節背景照明 | 是; 0-100 % | |
| 操作元件 | ||
| 鍵盤字體 | ||
| ● 功能按鍵 | ||
| — 功能按鍵數量 | 0 | |
| — 帶 LED 的功能按鍵數量 | 0 | |
| ● 帶有 LED 的按鍵 | 否 | |
| ● 系統按鍵 | 否 | |
| ● 數字鍵盤 | 是; 屏幕鍵盤 | |
| ● 字母數字鍵盤 | 是; 屏幕鍵盤 | |
| 觸摸屏 | ||
| ● 觸摸屏規格 | 是; 模擬式電阻 | |
| 過程操作擴展 | ||
| ● DP 直接 LED（LED 作為 S7 輸出外設） | ||
| — F1...Fx | 0 | |
| ● 直接按鍵（按鍵作為 S7 輸入外圍設備） | ||
| — F1...Fx | 0 | |
| ● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備） | 40 | |
| 安裝方式/安裝 | ||
| 安裝位置 | 垂直 | |
| 壁板安裝/直接安裝 | 否 | |
| 可以垂直安裝（縱向格式） | 是 | |
| 可以橫向安裝（橫向格式） | 是 | |
| 無外部通風時的***大允許傾斜角度 | 35° | |
| 電源電壓 | ||
| 電源的電壓類型 | DC | |
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 耗用電流（額定值） | 0.85 A | |
| 接通電流脈沖 I²t | 0.5 A²·s | |
| 功率 | ||
| 接收的有效功率典型值 | 20 W | |
| 處理器 | ||
| 處理器類型 | X86 | |
| 存儲器 | ||
| 閃存 | 是 | |
| RAM | 是 | |
| 用于用戶數據的可用存儲器 | 12 Mbyte | |
| 輸出類型 | ||
| Info LED | 否 | |
| 電源 LED | 否 | |
| Error LED | 否 | |
| 聲音 | ||
| ● 蜂鳴器 | 否 | |
| ● 揚聲器 | 是 | |
| 時間 | ||
| 時鐘 | ||
| ● 硬件時鐘（實時時鐘） | 是 | |
| ● 軟件時鐘 | 否 | |
| ● 緩存 | 是; 緩沖持續時間典型值為 6 周 | |
| ● 可同步 | 是 | |
| 接口 | ||
| 工業以太網接口數量 | 2 | |
| RS 485 接口數量 | 1; RS 422 / 485 接口組合 | |
| RS 422 接口數量 | 1 | |
| RS 232 接口數量 | 0 | |
| USB 接口數量 | 2; USB 2.0 | |
| ● USB-Mini-B | 1; 5 針 | |
| 20 mA 接口數量 (TTY) | 0 | |
| 并行接口數量 | 0 | |
| 其他接口數量 | 0 | |
| SD 卡插槽數量 | 2 | |
| 帶軟件接口 | 否 | |
| 工業以太網 | ||
| ● 工業以太網狀態 LED | 2 | |
| ● 集成開關的端口數量 | 2 | |
| 協議 | ||
| PROFINET | 是 | |
| PROFINET IO 支持的協議 | 是 | |
| IRT | 是; WinCC V12 以上版本 | |
| PROFIBUS | 是 | |
| 支持 EtherNet/IP 協議 | 是 | |
| MPI | 是 | |
| 協議（以太網） | ||
| ● TCP/IP | 是 | |
| ● DHCP | 是 | |
| ● SNMP | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 網絡屬性 | ||
| ● HTTP | 是 | |
| ● HTTPS | 否 | |
| ● HTML | 是 | |
| ● XML | 否 | |
| ● CSS | 是 | |
| ● Active X | 否 | |
| ● |
是 | |
| ● Java VM | 否 | |
| 冗余模式 | ||
| 氣液冗余 | ||
| — MRP | 是; WinCC V12 以上版本 | |
| 其他協議 | ||
| ● CAN | 否 | |
| ● MODBUS | 是 | |
| EMV | ||
| 依據 EN 55 011 標準抑制無線電干擾輻射 | ||
| ● 極限值等級 A 適用于工業領域中的應用 | 是 | |
| ● 極限值等級 B 適用于居民區中的應用 | 否 | |
| 防護等級和防護類別 | ||
| IP（正面） | IP65 | |
| IP（背面） | IP20 | |
| NEMA（正面） | ||
| ● 包括類型 4，正面 | 是 | |
| ● 包括類型 4x 正面 | 是 | |
| 環境要求 | ||
| 適于室內使用 | 是 | |
| 適于戶外使用 | 否 | |
| 運行中的環境溫度 | ||
| 操作（垂直安裝） | ||
| — 垂直安裝時的***小值 | 0 °C; = Tmin | |
| — 垂直安裝時的***大值 | 50 °C; = Tmax | |
| 操作（***大傾斜角度） | ||
| — ***大傾斜角度時的***小值 | 0 °C; = Tmin | |
| — ***大傾斜角度時的***大值 | 40 °C; = Tmax | |
| 操作（垂直安裝，縱向格式） | ||
| — 垂直安裝時的***小值 | 0 °C; = Tmin | |
| — 垂直安裝時的***大值 | 40 °C; = Tmax | |
| 操作（***大傾斜角度，縱向格式） | ||
| — ***大傾斜角度時的***小值 | 0 °C; = Tmin | |
| — ***大傾斜角度時的***大值 | 35 °C; = Tmax | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -20 °C | |
| ● ***大值 | 60 °C | |
| 參考海平面的運行高度 | ||
| ● ***大海拔安裝高度 | 5 000 m | |
| ● 環境溫度-氣壓-安裝高度 | 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) | |
| 相對空氣濕度 | ||
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 | 100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） | |
| 堅實性 | ||
| 冷卻劑和潤滑劑 | ||
| — 對市售冷卻劑和潤滑劑耐用 | 是; 空氣中有柴油和油滴 | |
| 用于地點位置固定的工業設備 | ||
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 | 是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 | |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 | 是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* | |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 | 是; 3S4 級，包括沙子、粉塵；* | |
| 用于船上 / 海上 | ||
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 | 是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 | |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 | 是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* | |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 | 是; 6S3 級，包括沙子、粉塵；* | |
| 可應用于工業過程技術 | ||
| — 對化學活性物質具有耐受性，符合 EN 60654-4 | 是; 3 級（三氯乙烯除外） | |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 | 是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） | |
| 備注 | ||
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 | * 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ | |
| 保形涂料 | ||
| ● 對裝配好的電路板涂層，根據 EN 61086 | 是; 等級 2 可實現高可靠性 | |
| ● 抗污染的保護，根據 EN 60664-3 | 是; 保護類型 1 | |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 | 是; 使用期間涂層可能褪色 | |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A | 是; 保形涂料，A 類 | |
| 操作系統 | ||
| 專有 | 否 | |
| 預安裝的操作系統 | ||
| ● Windows CE | 是 | |
| 項目組態 / 標題 | ||
| 消息顯示 | 是 | |
| 報文系統（包括緩沖器和應答器） | 是 | |
| 過程值顯示（輸出） | 是 | |
| 可規定過程值（輸入） | 是 | |
| 方案管理 | 是 | |
| 組態軟件 | ||
| ● STEP 7 Basic (TIA Portal) | 否 | |
| ● STEP 7 Professional (TIA Portal) | 否 | |
| ● WinCC flexible Compact | 否 | |
| ● WinCC flexible Standard | 否 | |
| ● WinCC flexible Advanced | 否 | |
| ● WinCC Basic (TIA Portal) | 否 | |
| ● WinCC Comfort (TIA Portal) | 是; V11 以上版本 | |
| ● WinCC Advanced (TIA Portal) | 是; V11 以上版本 | |
| ● WinCC Professional (TIA Portal) | 是; V11 以上版本 | |
