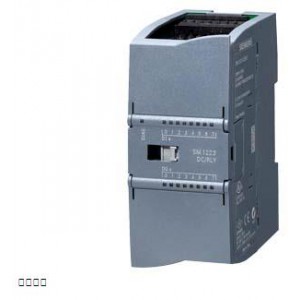

| SIPLUS S7-1200 SM 1223 8DI/8DQ T1 導軌 基于 6ES7223-1BH32-0XB0 帶防腐蝕涂層， -25 - +55°C， OT1 帶 ST1/2 （+70 °C 持續 10 分鐘）， 數字輸入/輸出 SM 1223，8 DI/8 DO， 8 DI 24V DC，灌電流/拉電流， 8 DO，晶體管 0.5 A | ||
| 一般信息 | ||
| 產品類型標志 | SM 1223，DI 8x24 VDC，DQ 8x24 VDC | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 20.4 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 來自背板總線 DC 5 V，***大值 | 145 mA | |
| 數字輸入端 | ||
| ● 來自負載電壓 L+（空載），***大值 | 4 mA; 每個通道 | |
| 輸出電壓 / 標題 | ||
| 測量變頻器的供電電壓 / 標題 | ||
| ● 存在 | 是 | |
| 功率損失 | ||
| 功率損失，典型值 | 2.5 W | |
| 數字輸入 | ||
| 數字輸入端數量 | 8 | |
| ● 在組件中 | 2 | |
| 輸入特性符合 IEC 61131，類型 1 | 是 | |
| 可同時控制的輸入端數量 | ||
| 所有安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 8 | |
| 水平安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 8 | |
| — ***高可達 50 ℃，***大值 | 8 | |
| 垂直安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 8 | |
| 輸入電壓 | ||
| ● 輸入電壓類型 | DC | |
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | 1 mA 時 DC 5 V | |
| ● 對于信號“1” | 15 V DC，當為 2.5 mA 時 | |
| 輸入電流 | ||
| ● 對于信號“0”，***大值（允許的閉路電流） | 1 mA | |
| ● 對于信號 “1”，***小值 | 2.5 mA | |
| ● 對于信號“1”，典型值 | 4 mA | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| — 可參數化 | 是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 | |
| 對于報警輸入端 | ||
| — 可參數化 | 是 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 300 m | |
| 數字輸出 | ||
| 數字輸出端數量 | 8 | |
| ● 在組件中 | 1 | |
| 短路保護 | 否; 外部預設 | |
| 感應式關閉電壓的限制 | L+ (-48 V) | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 0.5 A | |
| ● 照明負載時的***大值 | 5 W | |
| 輸出電壓 | ||
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0”的***大值 | 0.1 V; 附帶 10 kOhm 負載 | |
| ● 對于信號 “1”，***小值 | DC 20 V | |
| 輸出電流 | ||
| ● 對于信號“1”的額定值 | 0.5 A | |
| ● 針對信號“1”的允許范圍，***大值 | 0.5 A | |
| ● 針對信號“0”的剩余電流，***大值 | 10 µA | |
| 電阻負載時的輸出延遲 | ||
| ● 從 “0” 到“1”，***大值 | 50 µs | |
| ● 從 ”1” 到“0”，***大值 | 200 µs | |
| 輸出端的總電流（每組） | ||
| 水平安裝位置 | ||
| — ***高可達 50 ℃，***大值 | 4 A; 每個零線的電流 | |
| 繼電器輸出端 | ||
| 觸點的通斷能力 | ||
| — 電感負載時的***大值 | 0.5 A | |
| — 照明負載時的***大值 | 5 W | |
| — 電阻負載時的***大值 | 0.5 A | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 150 m | |
| 報警/診斷/狀態信息 | ||
| 報警 | 是 | |
| 診斷功能 | 是 | |
| 報警 | ||
| ● 診斷報警 | 是 | |
| 診斷 | ||
| ● 電源電壓監控 | 是 | |
| 診斷顯示 LED | ||
| ● 用于輸入端狀態 | 是 | |
| ● 用于輸出端狀態 | 是 | |
| ● 用于維護 | 是 | |
| 電位隔離 | ||
| 數字輸入電位隔離 | ||
| ● 在通道之間，分組點數 | 2 | |
| 數字輸出電位隔離 | ||
| ● 在通道之間，分組點數 | 1 | |
| ● 在通道和背板總線之間 | AC 500 V | |
| 絕緣 | ||
| 絕緣測試，使用 | 750 V DC（類型檢驗），且符合 EN 50155（例行檢驗） | |
| 防護等級和防護類別 | ||
| 防護等級 IP | IP20 | |
| 標準、許可、證書 | ||
| 軌道應用 | ||
| ● EN 50121-3-2 | 是; 針對鐵路車輛的 EMC | |
| ● EN 50121-4 | 是; 針對信號和通信設備的 EMC | |
| ● EN 50124-1 | 是; 軌道應用 - 過電壓類別 OV2；污染度 PD2；額定浪涌電壓 UNi = 0.5 kV；UNm = 24 V DC | |
| ● EN 50125-1 | 是; 鐵路車輛 - 參見環境條件 | |
| ● EN 50125-2 | 是; 固定式電氣裝置 - 參見環境條件 | |
| ● EN 50125-3 | 是; 信號和通信設備 - 參見環境條件；振動和沖擊：軌道外的應用點（距離軌道 1 m 至 3 m） | |
| ● EN 50155 | 是; 鐵路車輛 - 溫度等級 OT1，ST1/ST2，水平安裝位置 | |
| ● EN 61373 | 是; 鐵路車輛 - 振動和沖擊：類別 1 等級 A/B | |
| ● 防火符合 EN 45545-2 | 是; 說明請參見服務與支持 | |
| 環境要求 | ||
| 露天情況下 | ||
| ● ***大落差 | 0.3 m; 五個，在發貨包裝內 | |
| 運行中的環境溫度 | ||
| ● ***小值 | -25 °C; = Tmin（包括冷凝 / 霜） | |
| ● ***大值 | 60 °C; = Tmax；10 分鐘 +70 °C（OT1，ST1/ST2 符合 EN 50155 標準） | |
| ● 垂直安裝，***小值 | -25 °C; = Tmin | |
| ● 垂直安裝，***大值 | 50 °C; = Tmax | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -40 °C | |
| ● ***大值 | 70 °C | |
| 參考海平面的運行高度 | ||
| ● ***大海拔安裝高度 | 2 000 m | |
| ● 環境溫度-氣壓-安裝高度 | 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax | |
| 相對空氣濕度 | ||
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 | 100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 | |
| 堅實性 | ||
| 冷卻劑和潤滑劑 | ||
| — 對市售冷卻劑和潤滑劑耐用 | 是; 空氣中有柴油和油滴 | |
| 用于地點位置固定的工業設備 | ||
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 | 是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 | |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 | 是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* | |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 | 是; 3S4 級，包括沙子、粉塵；* | |
| 用于陸地車輛，有軌機動車和特殊汽車 | ||
| — 對生物活性物質具有耐受性，符合 EN 60721-3-5 | 是; 5B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），5B3 級設備可訂購 | |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-5 | 是; 5C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* | |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-5 | 是; 5S3 級，包括沙子、粉塵；* | |
| 可應用于工業過程技術 | ||
| — 對化學活性物質具有耐受性，符合 EN 60654-4 | 是; 3 級（三氯乙烯除外） | |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 | 是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） | |
| 備注 | ||
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 | * 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ | |
| 保形涂料 | ||
| ● 對裝配好的電路板涂層，根據 EN 61086 | 是; 等級 2 可實現高可靠性 | |
| ● 抗污染的保護，根據 EN 60664-3 | 是; 保護類型 1 | |
| ● 鐵路交通用電子設備，根據 EN 50155 | 是; 等級 PC2 的保護涂層，根據 EN 50155:2017 標準 | |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 | 是; 使用期間涂層可能褪色 | |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A | 是; 保形涂料，A 類 | |
| 連接技術 | ||
| 需要的前置插頭 | 是 | |
| 機械/材料 | ||
| 外殼材料（正面） | ||
| ● 塑料 | 是 | |
| 尺寸 | ||
| 寬度 | 45 mm | |
| 高度 | 100 mm | |
| 深度 | 75 mm | |
| 重量 | ||
| 重量，約 | 210 g | |
| 其他 | ||
| 提示： | 在軌道應用中進行使用時需額外留意產品信息“SIPLUS extreme RAIL”A5E37661960A。在線支持文本 109736776 | |
| 上一次修改： | 2022/4/1 | |
