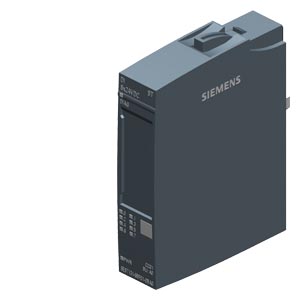

SIMATIC ET 200SP, Digital input module, DI 8x 24V DC Standard, type 3 (IEC 61131), sink input, (PNP, P-reading), Packing unit: 1 piece, fits to BU-type A0, Colour Code CC01, input delay time 0,05..20ms, module diagnostics for: short-circuit of sensor supply, wire break, supply voltage |
| 一般信息 |
| 產品類型標志 |
DI 8x24 VDC ST |
| 硬件功能狀態 |
FS02 以上版本 |
| 固件版本 |
V0.0 |
| ● 可更新固件 |
否 |
| 可用的基本單元 |
BU 類型 A0 |
| 模塊特有彩色標牌板的顏色代碼 |
CC01 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V14 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 以上 |
| ● PCS 7 可組態/集成式，自版本 |
V8.1 SP1 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● DI |
是 |
| ● 計數器 |
否 |
| ● 過采樣 |
否 |
| ● MSI |
否 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
50 mA; 所有通道由編碼器電源供電 |
| 傳感器供電 |
| 輸出端數量 |
8 |
| 輸出電壓，***小值 |
19.2 V |
| 短路保護 |
是; 每個模塊 |
| 24 V 傳感器供電 |
| ● 24 V |
是 |
| ● 短路保護 |
是 |
| ● 輸出電流，***大值 |
700 mA |
| ● 每條通道的***大輸出電流 |
700 mA |
| ● 每個模塊的***大輸出電流 |
700 mA |
| 功率損失 |
| 功率損失，典型值 |
1 W; 24 V，8 個輸入端通過編碼器電源供電 |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
1 byte; + 1 個字節用于 QI 信息 |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
A 型 |
| 為不同的接口類型選擇基礎單元 |
| ● 一線制連接 |
BU 類型 A0 |
| ● 兩線制連接 |
BU 類型 A0 |
| ● 三線制連接 |
BU 類型 A0，帶 AUX 端子或電位分配模塊 |
| ● 四線制連接 |
A0 類基座單元 + 電位分配模塊 |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 可編程的數字輸入端 |
是 |
| 源型輸入/漏性輸入 |
P 讀取 |
| 輸入特性符合 IEC 61131，類型 3 |
是 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
2.5 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是; 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms（分別 + 30 至 500 µs 與導線長度有關的延遲） |
| — 從“0”到“1”時，***小值 |
0.05 ms |
| — 從“0”到“1”時，***大值 |
20 ms |
| — 從“1”到“0”時，***小值 |
0.05 ms |
| — 從“1”到“0”時，***大值 |
20 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| ● 電源電壓監控 |
是 |
| — 可參數化 |
是 |
| ● 傳感器電源監控 |
是; 以模塊為單位，可選電路，以避免對單一傳感器觸點進行斷路診斷：25 kOhm 至 45 kOhm |
| ● 斷線 |
是; 模塊式 |
| ● 短路 |
是; 模塊式 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C; 自 FS02 起 < 0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C; 自 FS02 起 < 0 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
28 g |
