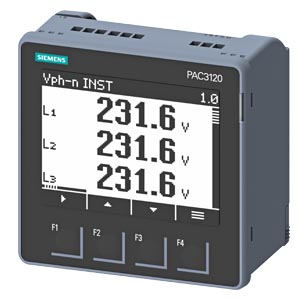

SENTRON PAC3120 LCD 96X96 mm 電源監控設備 配電盤內置設備用于 測量電量 協議：Modbus RTU 帶圖形顯示 UE 標稱：690/400V 45-65Hz IE 標稱：X/1A 或 X/5 A AC 輔助能量： 100 ...250 V +-10 % AC/DC 螺釘型接線端子連接 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
多功能測量?jī)x |
| 產品的規格 |
基本的 |
| 產品類型名稱 |
7KM PAC3120 |
| 測量 |
| 測量方法 |
|
| ● 用于電壓測量 |
TRMS |
| ● 用于電流測量 |
TRMS |
| 測量值采集方式 |
無縫的，連續的 |
| 電壓波形 |
正弦或失真 |
| 可測量的網電頻率 |
|
| ● 初始值 |
45 Hz |
| ● 終值 |
65 Hz |
| 用于測量值采集的運行方式 自動的網電頻率記錄 |
是 |
| 用于測量值采集的運行方式 |
|
| ● 固定在50 Hz |
否 |
| ● 固定在60 Hz |
否 |
| 電源電壓 |
| 電源結構形式 |
寬電壓范圍電源 |
| 電壓類型 電源電壓 |
AC/DC |
| 供電電壓 AC 時 |
100 ... 250 V |
| 供電電壓 DC 時 |
100 ... 250 V |
| 防護等級 |
| 防護等級 IP 正面的 |
IP65 |
| 適應性 |
| 使用的適宜性 |
安裝在封閉空間內位置固定的配電盤上 |
| 產品功能 |
| 產品功能 |
|
| ● 電壓測量 |
是 |
| ● 電流測量 |
是 |
| ● 有效功率測量 |
是 |
| ● 無功功率測量 |
是 |
| ● 頻率測量 |
是 |
| 顯示和操作 |
| 顯示器規格 |
LCD |
| 高度 顯示屏的 |
54 mm |
| 寬度 顯示屏的 |
72 mm |
| 顏色 顯示器背景 |
白色 |
| 屏幕背景光亮度可調節 |
否 |
| 屏幕背景光亮度可通過時間控制調低 |
是 |
| 屏幕對比度可調節 |
是 |
| 語言 在顯示器的顯示上 支持 |
德語、英語、法語、西班牙語、意大利語、葡萄牙語、土耳其語、中文、波蘭語 |
| 按鍵數 |
4 |
| 通訊 |
| 傳輸率 ***小值 |
4.8 kbit/s |
| 傳輸率 ***大值 |
115.2 kbit/s |
| 故障限制 |
| 參考條件 對于測量***度的 |
符合 IEC61557-12、IEC62053-22 和 IEC62053-23 |
| 用于相對總的測量不確定性的公式 |
|
| ● 對于測量值電壓 |
+/- 0.2 % |
| ● 對于測量值電流 |
+/- 0.2 % |
| ● 對于測量值有功功率 |
+/- 0.5 % |
| ● 對于測量值無功功率 |
+/- 1 % |
| ● 對于測量值功率因數 |
+/- 0,5 % |
| ● 在有效功測量值 |
等級 0.5 符合 IEC61... IEC62053-22 |
| ● 對于無效功測量值 |
等級 2 符合 IEC61557-12 或 IEC62053-23 標準 |
| 輸入/輸出 |
| 數字輸入端數量 |
2 |
| 電氣連接規格 在數字輸入端 |
螺栓連接 |
| 數碼式輸入端的運行條件 外部電源 |
是 |
| 輸入電壓 在數字輸入端 DC 時 ***大值 |
30 V |
| 輸入電流 在數字輸入端 |
|
| ● 對于信號<1>初始值識別 |
7 mA |
| 數字輸出端數量 |
2 |
| 操作輸出端規格 |
雙向的 |
| 數碼輸出端的結構形式 |
換檔功能或脈沖輸出功能 |
| 工作電壓 作為輸出電壓 DC 時 許可***大值 |
30 V |
| 電氣連接規格 在數字輸出端 |
螺栓連接 |
| 輸出電流 在數字輸出端 |
|
| ● DC 時 時間限定在100 ms ***大值 |
130 mA |
| 內部電阻 在數字輸出端 |
55 |
| 標準 對于脈沖調整的 |
信號反應按照IEC62053-31 |
| 脈沖持續時間 |
|
| ● 初始值 |
30 ms |
| ● 終值 |
500 ms |
| 可調節的時間標度線 ***小值 |
10 ms |
| 接通頻率 在數字輸出端 ***大值 |
17 Hz |
| 輸出的特性 短路保護 |
是 |
| 測量輸入 |
| 可測量的網電電壓 在 (PE)N 和 L 之間 AC 時 ***大額定值 |
400 V |
| 可測量的網電電壓 在 (PE)N 和 L 之間 AC 時 |
|
| ● ***小值 |
11.5 V |
| ● ***大值 |
480 V |
| 可測量的網電電壓 外導體之間的 AC 時 ***大額定值 |
690 V |
| 電壓的測量區擴展 帶有外部的電壓互感器 |
是 |
| 內阻 外導體和中性線 在電壓測量時 |
1.5 M |
| 測量類別 用于電壓測量 |
CAT III |
| 可測量的電流 |
|
| ● 1 AC 時 額定值 |
1 A |
| ● 2 AC 時 額定值 |
5 A |
| 相對的可測量電流 AC 時 |
|
| ● ***小值 |
1 % |
| ● ***大值 |
100 % |
| 電流的測量區擴展 帶有外部的電流互感器 |
是 |
| 零點遏制 在電流測量時 |
0 ... 10 % |
| 視在功率消耗 在電流測量時 |
|
| ● 對于測量范圍5 A 每個相位 |
0.3 VA |
| 測量類別 用于電流測量 |
CATIII |
| 連接 |
| 電氣連接規格 |
|
| ● 在電壓的測量輸入端 |
螺栓連接 |
| ● 在電流的測量輸入端 |
螺栓連接 |
| 機械設計 |
| 緊固類型 DIN 導軌安裝 |
否 |
| 多功能測量器的結構尺寸 |
96的 |
| 高度 |
96 mm |
| 寬度 |
96 mm |
| 深度 |
56 mm |
| 安裝深度 |
51 mm |
| 凈重 |
325 g |
| 裝入位置 |
垂直的 |
| 環境條件 |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
55 °C |
| 環境溫度 存放期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
70 °C |
| 相對空氣濕度 25 °C 時 無冷凝 運行期間 ***大值 |
75 % |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 污染程度 |
2 |
| 證書 |
| 資格證明 作為EG合格證明 |
是 |
