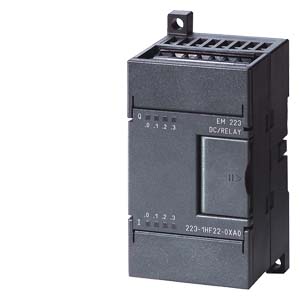

***備件*** SIMATIC S7-200，數字量 I/O EM 223，僅用于 S7-22X CPU， 4 DE/4 DA 繼電器， 5-30V DC，250V AC |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
5 V |
| ● 允許范圍，上限 (DC) |
30 V |
| 負載電壓 L1 |
| ● 額定值 (AC) |
230 V; 24V AC 至 230V AC |
| ● 允許范圍，下限 (AC) |
5 V |
| ● 允許范圍，上限 (AC) |
250 V |
| 輸入電流 |
| 外部電源供應 (DC 24 V)，***大值 |
72 mA |
| 來自背板總線 DC 5 V，***大值 |
40 mA |
| 來自線圈電流，***大值 |
9 mA; 信號“1”時的每個輸出 |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 數字輸入 |
| 數字輸入端數量 |
4 |
| 輸入電壓 |
| ● 輸入電壓類型 |
AC/DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
0 至 5 V |
| ● 對于信號“1” |
15 V DC 至 30 V DC |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
4 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
4.5 ms |
| 數字輸出 |
| 數字輸出端數量 |
4; 繼電器 |
| 短路保護 |
否 |
| 輸出電壓 |
| ● 對于信號“0”的***大值 |
0.1 V; 附帶 10 kOhm 負載 |
| ● 對于信號 “1”，***小值 |
L+/L1 |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
2 000 mA |
| 輸出端的總電流（每組） |
| 所有安裝位置 |
| — 每根導線/每個組的***大電流 |
8 A |
| 繼電器輸出端 |
| ● ***大操作循環數 |
10 000 000; 在負載額定電壓為 100000 時，機械電流為 1 千萬 |
| 觸點的通斷能力 |
| — 電感負載時的***大值 |
0.75 A; 每個輸出 |
| — 照明負載時的***大值 |
200 W; DC 時 30 W，AC 時 200 W |
| — 電阻負載時的***大值 |
0.75 A; 每個輸出 |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1 mA |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 數字輸入電位隔離 |
是; 光電耦合器 |
| ● 在通道之間，分組點數 |
4 |
| 數字輸出電位隔離 |
| ● 數字輸出電位隔離 |
是; 繼電器 |
| ● 在通道之間，分組點數 |
4 |
| 絕緣 |
| 絕緣測試，使用 |
AC 500 V |
| 連接技術 |
| 插拔式 I/O 端子 |
是 |
| 尺寸 |
| 寬度 |
46 mm |
| 高度 |
80 mm |
| 深度 |
62 mm |
| 重量 |
| 重量，約 |
160 g |
