K系列隔離式安全柵能夠為用戶提供全方位的解決方案，K系列安全柵保證現場設備和控制室之間可靠&經濟的信號傳送。無論用戶單一的選擇信號隔離模塊或者進行大規模的系統集成，K系列產品都能提供面向應用的解決方案。

倍加福安全柵K系列產品為用戶提供了廣泛的本安接口儀表解決方案，可以將很多簡單信號轉換成為高級功能模塊能夠識別的信號。

倍加福安全柵供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在給模塊供電的同時，還可以采集各個模塊的故障信息。使用導軌供電的方式極大的減少了布線和維護的費用，同時方便擴展。當需要增加新的模塊時，只需要將模塊插在供電導軌上。倍加福安全柵

供電導軌插入標準的35mm DIN導軌內，倍加福安全柵只需簡單的固定安裝到位即可。供電導軌在給模塊供電的同時，還可以采集各個模塊的故障信息。使用導軌供電的方式極大的減少了布線和維護的費用，同時方便擴展。當需要增加新的模塊時，倍加福安全柵只需要將模塊插在供電導軌上。倍加福安全柵

無需多余的費用即可擁有SIL等級

倍加福安全柵使用我們強大的軟件工具－Pactware，能夠方便的生成項目文檔，同時方便的組態和設置模塊。

倍加福安全柵技術參數節選 開關放大器

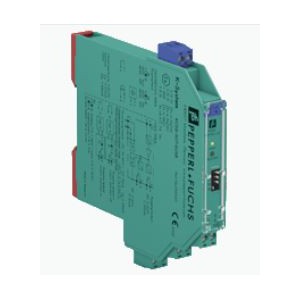

• KFD2-SH-Ex1

倍加福安全柵

一般規格
信號類型		數字輸入
功能安全相關參數
安全完整性等級 （SIL）		SIL 3
性能級別（PL）		PL d
供應
連接		電源軌或端子 22+， 23+， 24-
額定電壓		20 ...35 V 直流
脈動		≤ 10 %
額定電流		≤ 130 mA
功耗		2.1 瓦
功耗		***大 2.3 W
輸入
連接側		場側
連接		航站樓 10+， 12-
開路電壓/短路電流		約 8.4 V DC / 約 11.7 mA
鉛電阻		≤ 50 Ω，在危險區域應考慮電纜電容和電感
開關點
	繼電器斷電	I < 2.1 mA 和 > 5.9 mA
	繼電器通電	2.8 毫安 < I < 5.3 毫安
響應延遲		≤ 1 毫秒
輸出
連接側		控制側
連接		輸出 I： 端子 13， 14 ;輸出二：15、21號航站樓;輸出三：16+、17-
產出一		繼電器、信號
	觸點加載	50 V 交流/1 A/余φ > 0.7;24 V DC/1 A 阻性負載
	機械壽命	50 x 106 開關周期
產出二		繼電器、信號
	觸點加載	50 V 交流/1 A/余φ > 0.7;24 V DC/1 A 阻性負載
	機械壽命	50 x 106 開關周期
產出三		電子輸出，無源，故障信號
	額定電壓	10 ...30 V 直流
	信號電平	1 信號：（L+） -2.5 V（7 mA，短路保護）/ 0 信號：阻塞輸出 （漏電流 ≤ 10 μA）
傳輸特性
開關頻率		5赫茲
電流隔離
輸出/電源		增強絕緣符合 IEC/EN 61010-1 標準，額定絕緣電壓 300 Veff
相互輸出一、二、三		基本絕緣符合 IEC/EN 61010-1 標準，額定絕緣電壓 50 Veff
指標/設置
顯示元素		發光二極管
標簽		正面貼標空間
符合指令
電磁兼容性
	指令 2014/30/EU	EN 61326-1：2013（工業場所）
機械指令
	指令 2006/42/EC	EN/ISO 13849-1：2015
整合
電磁兼容性		NE 21：2017 ， EN 61326-3-1：2017
防護等級		IEC 60529：2001
安全		IEC/EN 61508：2010
環境條件
環境溫度		-20 ...60 °C （-4 ...140 °F）
機械規格
防護等級		IP20 防護等級
連接		螺絲端子
質量		大約 280 g
尺寸		40 x 107 x 115 mm （1.6 x 4.2 x 4.5 英寸） （寬 x 高 x 深） ， 外殼類型 C1
安裝		在 35 mm DIN 安裝導軌上，符合 EN 60715：2001 標準
危險區域應用數據
歐盟型式檢驗證書		PTB 00 ATEX 2042
	標記	二 （1）G [前 GA] IIC  II （1）D [前 IA Da] IIIC  I （M1） [Ex ia Ma] I
	輸入	Ex ia
	電壓	9.56 伏
	當前	16.8毫安
	權力	41 mW（線性特性）
供應
	***大安全電壓	40 V 交流/直流 （注意！額定電壓可以更低。
輸出
	***大安全電壓	輸出 I/輸出 II：253 V AC/DC（注意！Um 為無額定電壓。 輸出 III：60 V AC/DC（注意！Um 為無額定電壓。
證書		TÜV 99 ATEX 1493 X
	標記	II 3G Ex ec nC IIC T4 Gc
電流隔離
	輸入/輸出	安全電氣隔離，符合 IEC/EN 60079-11，電壓峰值 375 V
	輸入/電源	安全電氣隔離，符合 IEC/EN 60079-11，電壓峰值 375 V
