產品特點

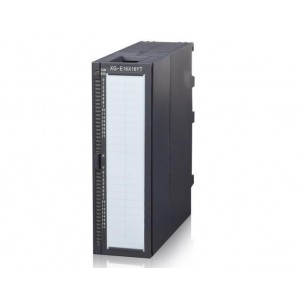

XG系列PLC適配開關量輸入輸出右擴展模塊，包含8~64點規格。
XG系列PLC一般可擴展16個模塊。
電源規格：DC24V
輸入類型：NPN或PNP型
輸出類型：晶體管（T）或繼電器（R）
命名規則
|
1：
|
系列名稱
|
XG：XG系列擴展模塊
|
|
2：
|
指代擴展模塊
|
E：表示擴展模塊
|
|
3：
|
輸入點數
|
8或16或32或64
|
|
4：
|
輸入點類型
|
X：表示輸入點（兼容NPN和PNP）
|
|
5：
|
輸出點數
|
8或16或32或64
|
|
6：
|
輸出形式
|
YT：晶體管輸出
|
| |
|
YR：繼電器輸出
|
型號一覽表
|
型號
|
輸入輸出總點數
|
輸入點數（DC24V）
|
輸出點數（R，T）
|
|
類型
|
輸入
|
輸出
|
|
繼電器輸出
|
晶體管輸出
|
|
NPN型、PNP型
|
-
|
XG-E8X8YR
|
XG-E8X8YT
|
16點
|
8點
|
8點
|
|
XG-E16X
|
-
|
-
|
16點
|
16點
|
-
|
| |
XG-E16YR
|
XG-E16YT
|
16點
|
-
|
16點
|
|
-
|
-
|
XG-E16X16YT
|
32點
|
16點
|
16點
|
|
XG-E32X
|
-
|
-
|
32點
|
32點
|
-
|
|
-
|
-
|
XG-E32YT
|
32點
|
-
|
32點
|
|
XG-E64X
|
-
|
-
|
64點
|
64點
|
-
|
|
-
|
-
|
XG-E64YT
|
64點
|
-
|
64點
|
注意：XG-E64X僅支持NPN型輸入。
基本規格
|
項 目
|
規 格
|
|
使用環境
|
無腐蝕性氣體
|
|
環境溫度
|
0℃~60℃
|
|
保存環境溫度
|
-20~70℃
|
|
環境濕度
|
5~95%RH
|
|
保存環境濕度
|
5~95%RH
|
|
安裝
|
直接安裝在DIN46277（寬35mm）的導軌上
|
功能說明
|
型 號
|
功 能 說 明
|
|
XG-E8X8YR/T
|
8通道NPN或PNP開關量輸入，8通道繼電器/晶體管輸出
|
|
XG-E16X
|
16通道NPN或PNP開關量輸入
|
|
XG-E16YR/T
|
16通道繼電器/晶體管輸出
|
|
XG-E16X16YT
|
16通道NPN或PNP開關量輸入，16通道晶體管輸出
|
|
XG-E32YT
|
32通道晶體管輸出
|
|
XG-E32X
|
32通道NPN或PNP開關量輸入
|
|
XG-E64X
|
64通道NPN開關量輸入
|
|
XG-E64YT
|
64通道晶體管輸出
|
