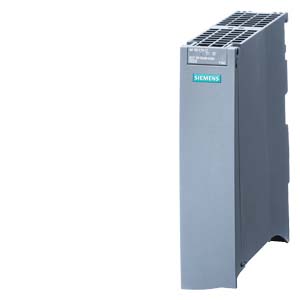

SIMATIC ET 200MP. PROFINET 輸入輸出設備 接口模塊 IM 155-5 PN HF， 針對 ET 200MP 電子模塊； 直至 12 個輸入輸出模塊無需 PS； 直至***多 30 個輸入輸出模塊帶 附加 PS； 內置 2端口交換機；RJ45 共享設備；MRP； IRT >=0.25ms；節拍同步 固件更新；I&M0...3； 按優先級啟動， S2 冗余； 共享設備，帶 4 個控制器 適用于運行與 有源背板總線一起 （從固件 V4.4 起） |
| 一般信息 |
| 產品類型標志 |
IM 155-5 PN HF |
| 硬件功能狀態 |
FS03 以上版本 |
| 固件版本 |
V4.4 |
| ● 可更新固件 |
是 |
| 制造商標記 (VendorID) |
002AH |
| 設備標記 (DeviceID) |
0x0312 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 運行期間更換模塊（熱插拔） |
是; 與激活的背板總線連接 |
| ● 時鐘同步模式 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V16，帶 HSP 308 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
v2.3 / - |
| 配置控制 |
| 通過有效數據 |
否 |
| 通過數據組 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 短路保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| 輸入電流 |
| 耗用電流（額定值） |
0.2 A |
| 耗用電流，***大值 |
1.2 A |
| 接通電流，***大值 |
9 A |
| I²t |
0.09 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
14 W |
| 來自背板總線的功率輸出 |
2.3 W |
| 功率損失 |
| 功率損失，典型值 |
4.5 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
256 byte; 每個輸入端 / 輸出端 |
| 每個站點的地址空間 |
| ● 每個站點的地址空間，***大值 |
512 byte; 每個輸入端 / 輸出端 |
| 硬件擴展 |
| 集成電源 |
是 |
| IM 左側的插拔式系統電源 |
是; 僅在使用 U 型連接器安裝時 |
| 允許的分段電源數量 |
3 |
| 組件載體 |
| ● 每個組件載體的組件，***大值 |
30; 外圍設備模塊 |
| 子模塊 |
| ● 每個站點的子模塊數量，***大值 |
256 |
| 接口 |
| PROFINET 接口數量 |
1 |
| 1. 接口 |
| 物理接口 |
| ● RJ 45（以太網） |
是 |
| ● 端口數量 |
2 |
| ● 集成開關 |
是 |
| 協議 |
| ● PROFINET IO 設備 |
是 |
| ● 開放式 IE 通訊 |
是 |
| ● 氣液冗余 |
是 |
| PROFINET IO 設備 |
| 服務 |
| — IRT |
是 |
| — PROFIenergy |
否 |
| — 按優先級啟動 |
是 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的***大數量 |
4 |
| 物理接口 |
| RJ 45（以太網） |
| ● 傳輸模式 |
PROFINET，100 Mbit/s，全雙工(100BASE-TX) |
| ● 100 Mbit/s |
是 |
| ● 自動協商 |
是 |
| ● 自動交叉 |
是 |
| 協議 |
| 冗余模式 |
| ● PROFINET 系統冗余 (S2) |
是 |
| — S7-1500R/H 上 |
是 |
| — S7-400H 上 |
是; STEP 7 V5.5 SP3 以上版本附帶 GSDML 文件 |
| ● PROFINET 系統冗余 (R1) |
否 |
| ● H-Sync 發送 |
是 |
| 氣液冗余 |
| — MRP |
是 |
| — MRPD |
是 |
| 開放式 IE 通訊 |
| ● TCP/IP |
是 |
| ● SNMP |
是 |
| ● LLDP |
是 |
| 等時模式 |
| 等距離 |
是 |
| ***短時鐘脈沖 |
250 µs |
| ***長時鐘脈沖 |
4 ms |
| 報警/診斷/狀態信息 |
| 狀態顯示 |
是 |
| 報警 |
是 |
| 診斷功能 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
是; 黃色 LED |
| ● LINK TX/RX 連接顯示 |
是; 2x 黃綠 LED |
| 電位隔離 |
| 在背板總線和電子元件之間 |
否 |
| 在 PROFINET 和所有其他電路之間 |
是; AC 1500 V |
| 在電源和所有其他電路之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-25 °C; FS04 以上版本 |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-25 °C; FS04 以上版本 |
| ● 垂直安裝，***大值 |
40 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 連接技術 |
| ET 連接 |
| ● 通過 BU/BA 發送 |
否 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
350 g |
