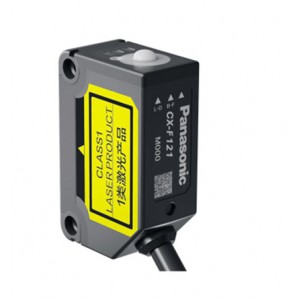

松下 放大器內置激光傳感器CX-F121
| 類型 |
CX-F121 |
| 檢測范圍（注1） |
50mm~3000mm |
| 設定范圍（注1） |
100mm~3000mm |
| 光斑 |
ф32mm（1000mm處） / ф105mm（3000mm處） |
| 應差（注2） |
檢測距離的15%以內（50mm~900mm范圍內）
檢測距離的8%以內（900mm~3000mm范圍內） |
| 電源電壓 |
12V~24V DC ±10% /脈動P-P 10%以下 |
| 消耗電流 |
40mA以下 |
| 輸出 |
< NPN輸出 >
NPN開路集電極晶體管
·***大流入電流：100mA
·外加電壓：30V DC以下
（輸出和 0V之間）
·剩余電壓：2V以下
（流入電流為100mA時）
1V以下（流入電流為16mA時）
< PNP輸出 >
PNP開路集電極晶體管
·***大流出電流：100mA
·外加電壓：30V DC以
下 （輸出和 +V之間）
·剩余電壓：2V以下
（流出電流為100mA時）
1V以下（流出電流為16mA時） |
| 投光元件 |
紅外不可見光 發光波長：940nm Ⅰ類激光產品 |
| 短路保護 |
配備（自動恢復） |
| 響應時間（注3） |
50ms以內（設定900mm以內） / 100ms以內（設定900mm~3000mm以內） |
| 指示燈 |
L-ON/D-ON指示燈 |
綠色LED（亮：L-ON / 暗：D-ON） |
| BGS/FGS指示燈 |
綠色LED（亮：BGS / 暗：FGS） |
| 動作指示燈 |
橙色LED（亮：ON / 暗：OFF） |
| 環境性能 |
保護構造 |
IP67(IEC) |
| 使用環境溫度 |
-25℃~+55℃（注意不可結露、結冰）
存儲時：-30℃~+70℃ |
| 使用環境濕度 |
35%RH~85%RH，存儲時：35%RH~85%RH |
| 使用環境照度 |
白熾燈：受光面照明度2000 x以下；
太陽光：受光面照度8000 x以下 |
| 耐電壓 |
AC1000V 1分鐘
所有電源連接端子與外殼之間 |
| 耐振動 |
頻率10Hz~500Hz 雙振幅1.5mm（MAX.100m/s2）
X,Y和Z方向各2小時（非通電狀態） |
| 耐沖擊 |
加速度500m/s2
(約50G) X,Y和Z方向各3次 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上
基于DC 250V的高阻表 |
| 材質 |
外殼：PBT 透鏡：PMMA 按鍵：PC+TPU |
| 電纜線 |
種類和長度 |
0.2mm2 4芯橡皮電纜，長2m |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
| 區分（配色） |
褐色：+V 藍色：0V 黑色：NPN 白色：PNP |
| 重量 |
本體重量：約50g
包裝重量：約55g |
