專業生產多連桿肘桿式冷擠壓壓力機，主要適用于金屬成形行業生產圓、方、扁等筒狀、罐狀制品，如活塞、缸體、套筒、濾清器等汽車零部件，動力電池、電容器外殼，炮彈彈筒，包裝瓶等。常在活塞、缸體、濾清器外殼等汽車零件，以及動力電池鋁殼、超級電容鋁罐、化工產品包裝瓶、飲水瓶等較大復雜形狀制品生產行業應用。
產品性能：

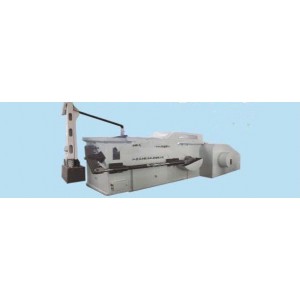

JB88-1200臥式多連桿肘桿式冷擠壓壓力機是少、無切削工藝的**設備，通過反擠壓或復合擠壓將金屬坯料一次性擠壓成罐狀、筒狀零件。機床采用多連桿肘桿式機械運動機構，滑塊在公稱力行程間前行時，擠壓力逐漸增大，速度逐漸減慢，至終點時有約0.3秒的保壓時間，有利于金屬坯料被擠壓時塑性變形。機身采用整體鑄鋼結構，強度高，剛性好，抗沖擊力強；機床精度高，擠壓成形的產品尺寸***，表面光潔；設計機械手自動送料，與提升機等自動上料機構連接使用，操作方便安全，更好地滿足用戶需求。
S/N
序號 |
Content
項目 |
Unit
單位 |
Value
數值 |
| 1 |
Nominal pressure
公稱力 |
KN |
12000KN |
| 2 |
Nominal pressure stroke
公稱力行程 |
mm |
65mm |
| 3 |
Stokes of slide
滑塊行程 |
mm |
520mm |
| 4 |
Stokes per minute
滑塊行程次數 |
min-1 |
16-18min-1 |
| 5 |
Max shut height
***大封閉高度 |
mm |
1080mm |
| 6 |
Adjustment of shut height
封閉高度調節量 |
mm |
16mm |
| 7 |
Power of main motor
主傳動電動機功率 |
KW |
132KW |
| 8 |
Overall dimension (L*W*H)
外形尺寸（長*寬*高） |
mm |
8000*3200*2400 |
| 9 |
Weight
重量 |
KG |
75000KG |
產品用途：
立式多連桿肘桿式冷(溫）擠壓機適用于將金屬坯料冷擠壓或溫?cái)D壓成形。
產品性能特點：
1、多連桿肘桿式機械運動機構。該機構具有較大的擠壓行程，25-80毫米；公稱力行程較長，20-48毫米。
2、滑塊行進在公稱力行程間速度逐漸減慢，降低了模具接觸工件的速度，延長了模具使用壽命。
3、滑塊行進在公稱力行程間擠壓力逐漸增大，行進至下死點時擠壓力達到公稱力的1.5倍左右(俗稱增力壓力機)，并有約0.35秒保壓時間，從而確保金屬坯料被冷擠壓時的塑性變形，減少擠壓成形產品出料時的變形回彈，使產品晶粒組織更加致密。
4、滑塊與擺桿用導柱導套結構連接，減少側向力；有限元分析調整有關構件形狀、強度，增強床身剛性；主要零部件采用高精密加工工藝；傳動副采用稀油強制潤滑技術，機床精度高。
5、配置高轉差變頻調速電機；設計高儲能楔形皮帶槽飛輪，機床驅動力強大，適應擠壓黑色金屬。
6、工作行程次數分速、分檔，適應不同產品的擠壓成形需求，并設計上頂料、下頂料裝置，強度高、力量大，有利于產品頂出。
主要技術參數：
| 項目 |
單位 |
數值(JA89-315) |
數值(JA89-630) |
數值（JA89-1250） |
| 公稱力 |
KN |
3150 |
6300 |
12500 |
| 公稱力行程 |
mm |
16 |
38 |
58 |
| 擠壓行程 |
mm |
25 |
50 |
68 |
| 滑塊行程 |
mm |
340 |
420 |
520 |
| 滑塊行程次數 |
min-1 |
36 |
28 |
15-24 |
| ***大裝模高度 |
mm |
500 |
800 |
1000 |
| 裝模高度調節量 |
mm |
15 |
15 |
15 |
| 滑塊底面尺寸(前后*左右) |
mm |
700*700 |
900*900 |
1250*1000 |
| 工作臺板尺寸(前后*左右)) |
mm |
900*850 |
1050*1050 |
1250*1000 |
| 工作臺板厚度 |
mm |
160 |
350 |
300 |
| 主電動機功率 |
Kw |
45 |
90 |
132 |
| 上頂料力 |
KN |
160 |
320 |
500 |
| 上頂料行程 |
mm |
35 |
70 |
75 |
| 下頂料力 |
KN |
315 |
630 |
1250 |
| 下頂料行程 |
mm |
60 |
160 |
180
|
