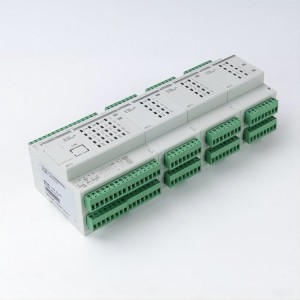

安科瑞ARTU100系列模塊化三遙單元。ARTU100-KJ8，ARTU系列遠程終端單元是高性能配電智能化元件，應用于智能配電、工業自動化等領域。ARTU100系列遠 程終端單元提供開關量輸入、開關量輸出、模擬量輸入、模擬量輸出，能夠?qū)⒉杉�到的信�?hào)通過RS485串口、 RJ45以太網接口、2G、Lora、4G無線通訊將數據傳輸至后臺。

二、型號說明

三、產品特點

1) 產品具有通道狀態指示燈和通信狀態指示燈。兩路通信接口中，一路用于通用參數的設置及調試，另一路用于讀取和設置“四遙"值。

2) 可選擇上位機或本地?fù)艽a開關兩種方式進行設置產品的地址和波特率。

3) 產品采用軟硬件“看門狗"技術，防止死機現象。

四、安科瑞ARTU100系列模塊化三遙單元使用條件

1) 輔助電源：24VDC，允許 18～36VDC220VAC（DC）允許 AC85～275V 或 DC100～350V，以實際接線圖為準。2) 功 耗：≤5W

3) 工作環境：-5～+55℃

4) 相對濕度：≤95%RH，不凝露，無腐蝕性氣體

5) 存儲溫度：-25～+70℃

6) 海拔高度：≤2500m

7) 防護等級：IP20

8) 絕緣強度：常規：2kV/1min，50HzARTU-KJ8：電源、通訊、開關量輸入兩兩之間 1kV/1min，50Hz；繼電器和電源//通訊//開關量輸入之間 2kV/1min，50Hz

9) 安裝方式：TS35 導軌安裝

10) EMC 性能滿足下列標準要求：

GB/T 17626.2 靜電放電抗擾度試驗 等級 4

GB/T 17626.3 射頻電磁場輻射抗擾度試驗 等級 3

GB/T 17626.4 電快速瞬變脈沖群抗擾度試驗 等級 4

GB/T 17626.5 沖擊（浪涌）抗擾度試驗 等級 3（ARTU-KJ8 試驗等級為 1 級）

GB/T 17626.6 射頻場感應的傳導騷擾抗擾度試驗 等級 3

GB/T 17626.12 振蕩波抗擾度試驗 等級3

五、技術參數

六、產品尺寸

七、應用組網圖

八、產品選型

九、功能

安科瑞模塊化三遙單元 開關狀態采集裝置，負責對現場工業設備的狀態進行監測和控制，分為開關量信號采集和繼電器輸出，用于執行系統的遙控操作。

十、應用范圍

智能配電、工業自動化領域。

十一、訂貨范例

具體型號：ARTU100-KJ8

技術要求：8路無源干接點接入

通訊協議：RS485接口/Modbus-RTU協議

輔助電源：AC/DC 220V

十二、應用場景
