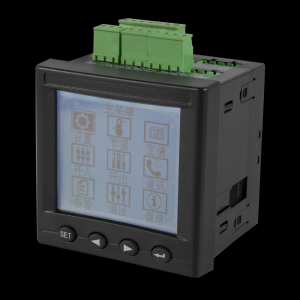

產品概述

ARTM-Pn無線測溫裝置可以單獨安裝在高壓柜、低壓抽屜柜內，每臺裝置可以接收60個傳感器的數據，傳感器型號可選配ATE100M、ATE100、ATE200、ATE100P、ATE200P、ATE400。裝置配有全電參量測量，2路繼電器輸出，支持高溫告警和溫告警信號輸出，裝置還帶有1路RS485串行通訊接口，可將采集到的溫度數據上傳到監控中心。

　　技術參數

接線端子

2、ASD320-PN無線測溫裝置

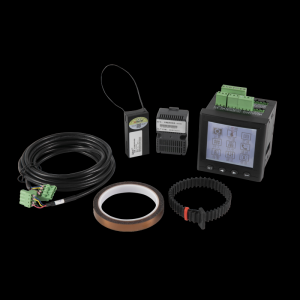

產品概述

ASD320-Pn無線測溫裝置，集開關柜綜合測控、開關柜內接點無線測溫于一體，具有一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及自檢/閉鎖、驗電核相、自動溫濕度控制及顯示（帶強制加熱）、加熱回路故障告警、斷電告警、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、柜內照明控制、斷路器分合次數統計、預分預合閃光指示、分合閘回路完好指示、分合閘回路電壓測量、RS485串行通訊接口等功能，并可搭配無線測溫模塊實現高壓電氣接點溫度監測。

技術參數

工作電源：AC/DC 220V、AC/DC 110V自適應

狀態輸入要求：無源干接點輸入（狀態顯示裝置內部自帶電源）

溫濕度測量及控制精度：溫度≤1℃；相對濕度≤3%

電參量測量精度：電流、電壓、功率、有功電度0.5級

無線測溫：可搭配ATE系列無線測溫傳感器使用，測溫范圍-50℃～125℃

加熱、報警輸出容量：AC220V/5 A

帶電顯示要求：額定電壓下帶電傳感器二次側對地短路電流＞200uA

（10kV系統，傳感器容值≥100pF；35kV系統，傳感器容值≥35pF；6kV系統，傳感器容值≥180pF）

通訊：RS485串行通訊接口，Modbus-RTU協議

接線端子
