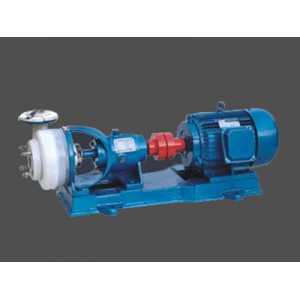

FSB型氟塑料合金離心泵按標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前市場上較強耐腐蝕裝備之一。此泵結構緊湊合理、效率高、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、密封性能嚴密可靠、阻絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。



FSB氟塑料合金離心泵的工作原理：由電機通過爪形連軸器帶動葉輪旋轉，葉輪軸根部與泵軸通過莫氏錐度經 12mm吊緊螺栓穿過泵軸中心至連軸器尾部，吊緊而轉動。   葉輪中的葉片迫使液體旋轉，對液體作功，使其能量增加，液體在離心力的作用下向葉輪四周甩出通過泵體的渦形流道將速度能轉換成壓力能，當葉輪內液體甩出后，葉輪內壓力就低于進水管內的壓力，新的液體在這個壓力差的作用下被吸入葉輪，液體就連續不斷地從泵內流出。



該泵采用目前較為高水平的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。



技術參數

流量：1.56～100m3/h；

揚程：10～55m；

轉速：2900r/min；

功率：1.5～22KW；

進口直徑：25～100mm；

溫度范圍：-80～200℃。
