技術數據

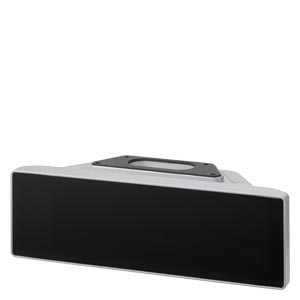

		擴展單元 12” PROFINET 用于安裝在所有有整體 IP65 保護的 16:9 HMI/工控機 設備上。對于可靈活 安裝的操作元素， 6 個安裝位置， 6 個操作元件可裝配； 通過 PROFINET 連接 （無需裝配）
一般信息
產品類型標志		擴展單元 12" PROFINET
操作元件
帶有可參數化的按鍵		是
連接方式
● 安全相關觸點（緊急停止）連接類型		8 針插頭
安裝方式/安裝
安裝		用于安裝在 16:9 HMI / IPC PRO 設備上（下部區域）
固定方式		固定螺釘
背面安裝		否
前面安裝		否
指令和信號裝置的安裝插槽數量		6
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
輸入電流
耗用電流（額定值）		150 mA; 無負載
功率
接收的有效功率典型值		3 W; 此外，每個帶 LED 的操作元件 0.1 W
接口
工業以太網接口數量		2; 用于線形和環形構造，無外部交換機
PROFINET 接口數量		2; 包括交換機
協議
PROFINET		是
冗余模式
氣液冗余
— MRP		是
調試功能測試
按鍵測試和信號燈測試		是; 自動接通
防護等級和防護類別
IP（周圍）		IP65
NEMA（正面）
● 包括類型 4x 正面		是; 四周
