技術數據

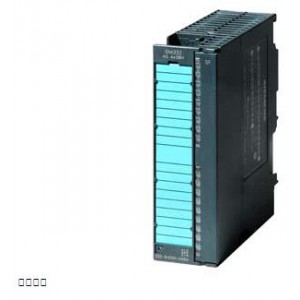

		SIMATIC S7-300，模擬輸出 SM 332，電位隔離， 2AA，U/I；分辨率 11/12 位， 20針，拔/插利用 激活的背板總線是可行的
電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），***大值		135 mA
來自背板總線 DC 5 V，***大值		60 mA
功率損失
功率損失，典型值		3 W
模擬輸出
模擬輸出端數量		2
電壓輸出，短路保護		是
電壓輸出，短路電流，***大值		25 mA
電流輸出，空載電壓，***大值		18 V
輸出范圍，電壓
● 0 至 10 V		是
● 1 V 至 5 V		是
● -10 V 至 +10 V		是
輸出范圍，電流
● 0 至 20 mA		是
● -20 mA 至 +20 mA		是
● 4 mA 至 20 mA		是
負載電阻（在額定輸出范圍內）
● 電壓輸出端的***小值		1 k
● 電壓輸出端的電容負載，***大值		1 µF
● 電流輸出端的***大值		500
● 電流輸出端的電感負載，***大值		10 mH
導線長度
● 屏蔽，***大值		200 m
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值		12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符號；0 V 至 10 V，0 mA 至 20 mA： 12 位
● 轉換時間（每個通道）		0.8 ms
起振時間
● 對于電阻負載		0.2 ms
● 對于電容負載		3.3 ms
● 對于電感負載		0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH)
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸出范圍有關，(+/-)		0.5 %
● 電流，與輸出范圍有關，(+/-)		0.6 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸出范圍有關，(+/-)		0.4 %
● 電流，與輸出范圍有關，(+/-)		0.5 %
報警/診斷/狀態信息
診斷功能		是; 可參數化
報警
● 診斷報警		是; 可參數化
診斷
● 診斷信息可讀		是
