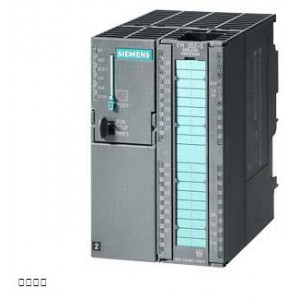

SIMATIC S7-300，FM352-5 帶有 PNP 輸出端， 高速布爾值中央處理器， 針對高速 算術運算，12 DE，8 DA， 1 個編碼器接口針對 RS-422-增量/SSI 編碼器 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 1L+，***大值 |
150 mA; 典型值 60 mA |
| 來自負載電壓 2L+（空載），***大值 |
200 mA; 典型值 60 mA，DI/DO 電源 |
| 來自負載電壓 3L+（帶傳感器），***大值 |
600 mA; 典型值 80 mA 加傳感器電源 |
| 來自負載電壓 3L+（空載），***大值 |
200 mA; 典型值 80 mA |
| 來自背板總線 DC 5 V，典型值 |
135 mA |
| 傳感器供電 |
| 5 V 傳感器供電 |
| ● 5 V |
是 |
| ● 短路保護 |
是; 電子過載保護；在接入普通或計數器電壓時無保護。 |
| ● 輸出電流，***大值 |
250 mA |
| 24 V 傳感器供電 |
| ● 24 V |
是 |
| ● 短路保護 |
是; 過載時的過電流和過熱保護；在達到輸出溫度臨界值時診斷；在接入普通或計數器電壓時無保護 |
| ● 輸出電流，***大值 |
400 mA |
| 功率損失 |
| 功率損失，典型值 |
6.5 W |
| 存儲器 |
| 存儲器類型 |
RAM |
| 存儲器大小 |
128 kbyte; 操作必需，MMC |
| 數字輸入 |
| 數字輸入端數量 |
8; 在 24 V DC 時依據標準將***大至 12 個傳感器輸入作為數字輸入 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
1.5 mA |
| ● 對于信號“1”，典型值 |
3.8 mA |
| 輸入延遲（輸入電壓為額定值時） |
| ● 輸入功率（當延遲時間為 0.1 ms 時），***大值 |
200 kHz |
| ● 可編程的數字濾波器延遲 |
無，5 µs，10 µs，15 µs，20 µs，50 µs，1.6 ms |
| ● 程序反應的***小脈沖寬度 |
1 µs, 5 µs, 10 µs, 15 µs, 20 µs, 50 µs, 1,6 ms |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
3 µs; 典型值 1.5 μs |
| 導線長度 |
| ● 屏蔽，***大值 |
600 m |
| ● 未屏蔽，***大值 |
100 m; 設置的濾波器延遲小于 1.6 ms 時，建議使用屏蔽電纜 |
| 數字輸出 |
| 數字輸出端數量 |
8 |
| M 開關 |
否 |
| P 開關 |
是 |
| 短路保護 |
是; 過壓保護，熱學保護 |
| ● 響應閾，典型值 |
1.7 至 3.5 A |
| 感應式關閉電壓的限制 |
2M -45 V 典型值 (-40 V 至 -55 V)；注釋：沒有對 >55 mJ 的感應反沖提供保護 |
| 控制數字輸入 |
是 |
