技術數據

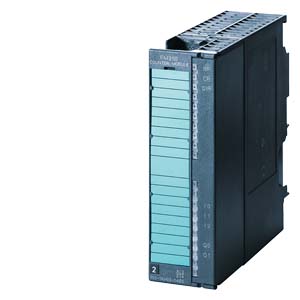

		SIMATIC S7-300，計數器模塊 FM 350-1 針對 S7-300， 計數功能至***高 500 kHz 1 個通道用來連接 5V 的和 24V 的增量編碼器 同步模式； 測量范圍類型 包括項目組態包 在 CD 上
電源電壓
輔助電壓 1L+，負載電壓 2L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V; 動態 18.5 V
● 允許范圍，上限 (DC)		28.8 V; 動態 30.2 V
輸入電流
來自負載電壓 1L+（空載），***大值		40 mA
來自背板總線 DC 5 V，***大值		160 mA
傳感器供電
5 V 傳感器供電
● 5 V		是; 5.2 V ±2 %
● 輸出電流，***大值		300 mA
24 V 傳感器供電
● 24 V		是; 1L+ (-3 V)
● 輸出電流，***大值		400 mA
功率損失
功率損失，典型值		4.5 W
數字輸入
數字輸入端數量		3
功能		1 個用于門開啟，1 個用于門關閉，1 個用于計數器記錄
輸入電壓
● 對于信號“0”		-28.8 ... +5V
● 對于信號“1”		+11 至 +28.8V
輸入電流
● 對于信號“1”，典型值		9 mA
數字輸出
數字輸出端數量		2
短路保護		是; 電子脈沖
感應式關閉電壓的限制		2L+ (-39 V)
輸出電壓
● 對于信號“0”的***大值		3 V
● 對于信號 “1”，***小值		2L+ (-1,5 V)
輸出電流
● 對于信號“1”的額定值		0.5 A
● 針對信號“1”的允許范圍 0 至 60 ℃，***小值		5 mA
● 針對信號“1”的允許范圍 0 至 60 ℃，***大值		0.6 A
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值		300 µs
傳感器
可連接傳感器
● 增量編碼器（對稱）		是; 附帶 2 個 90°轉置的脈沖序列
● 增量編碼器（非對稱）		是
● 24 V 啟動器		是
● 24 V 方向傳感器		是; 1 個脈沖序列，1 個方向電平
