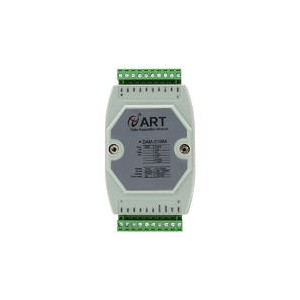

8 路模擬量輸入， RS485 通訊接口，帶有標.準 ModbusRTU 協議。可方便連接：組態王、力控、易控、 MCGS 等組態軟件同時也可以和昆侖通態、維綸通等觸摸屏以及無線 DTU 一起使用。阿爾泰 DAM3158 / 3158A 區別在于兩款量程不一樣， 3158 的量程更廣，普通用戶使用 3158A 即可。
|
模擬量輸入
|
|
輸入通道
|
8路差分模擬量輸入
|
|
輸入類型
|
電壓輸入，電流輸入
|
|
采集量程
|
DAM-3158：默認出廠值4~20mA
±150 mV，±500 mV，±1V，±5V，0~5V，1~5V，0~10V，±10V，±20mA，0~20mA，4~20mA，0~22mA
DAM-3158A：默認出廠值4~20mA
±5V，0~5V，0~10V，±10V，0~20mA，4~20mA
|
|
采樣速率注1
|
總通道10sps
每通道=10sps / 使能通道數注2
|
|
分辨率
|
16位
|
|
采集精度
|
1‰（注意：±150 mV，±500 mV量程下誤差為1%）
|
|
輸入阻抗
|
電壓量程：10MΩ 電流量程：125Ω
|
|
隔離電壓
|
1500VDC
|
|
量程設置
|
每通道可獨立配置量程
|
|
其他
|
|
通訊接口
|
RS485
|
|
波特率
|
1200~115200bps
|
|
數據通訊速率注3
|
180次/秒（單模塊，115200bps下）
24次/秒（單模塊，9600bps下）
3次/秒（單模塊，1200bps下）
|
|
看門狗
|
軟件看門狗
|
|
供電電壓
|
+10V～30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值1.5W @ 24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-20℃～＋85℃
|
15726604412 15910369641
注意：
1、采樣速率：此參數指的是ADC芯片采集速度。
2、使能通道數：由上位機軟件配置，“采樣使能”下方勾選，客戶可自主選擇使能采集的通道數量和通道號。
3、數據通訊速率：此參數指的是MCU控制器和上位機通訊速度。
