1口百兆光纖收發器工業導軌式接收機；光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個百兆網口；安裝方式：工業導軌式；型號：HY5700-4511F-FC20B；品牌：漢源高科

1口百兆光纖收發器工業導軌式發送機；光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個百兆網口；安裝方式：工業導軌式；型號：HY5700-4511F-FC20A；品牌：漢源高科

1個10/100BaseT（X）自適應RJ45接口；1個100BaseFX以太網光纖接口，F(xiàn)C和SC可選；單模單纖，傳輸距離可達20、40、80公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；廣播風暴防護；支持QoS技術；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85℃；工業級設計，安裝簡便、即插即用。

產品描述

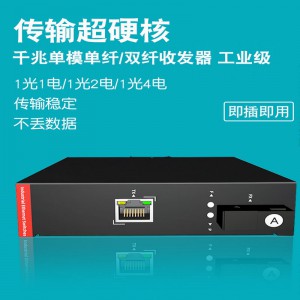

HY5700-4511F-FC20A/B是一款非網管型工業導軌式百兆光纖收發器，擁有1個100M光口，1個10/100Base-T(X)自適應以太網RJ45接口。可幫助用戶實現以太網數據的交換、匯聚以及遠距離光傳輸功能。設備采用無風扇，低功耗設計，具有使用方便、體積小巧、維護簡單等優點。產品設計符合以太網標準，添加防雷、防靜電保護措施，-40℃~+85℃的寬范圍工作溫度。該設備可應用于智能交通、電信、安防、金融證券、海關、海運、電力、水利及油田等各種寬帶數據傳輸領域。

典型應用

u高清網絡監控傳輸與供電

u高速公路監控系統、電子警察監控與抓拍系統

u大型廠礦企業安防監控系統、網絡多功能系統

u遠程多媒體教學/ 校園監控、電視會議系統

u樓宇對講、無線通信 、視頻監控

u平安城市、雪亮工程安防系統

u智慧城市、智慧小區，智能家居系統

u城市智能交通系統（ITS）

產品規格

標準

IEEE 802.3

IEEE 802.3i

IEEE 802.3u

IEEE 802.3X

接口

接口數量：2個

百兆口：1個100BASE‐X(單/多模、單/雙纖、SC /ST /FC接口任選）

百兆電口：1個10/100BASE‐T自適應以太網RJ45接口

傳輸模式：支持全雙工工作模式

設備參數

應用層級：二層

背板帶寬：1.4Gbps

端口結構：非模塊化

指示燈

電源指示燈：PWR

接口指示燈：電口、光口（Link/ACT）

交換屬性

MAC 表：1K

包緩沖區：512K

包轉發率：7.4MPPS

延遲時間：<3μs

交換方式：存儲‐轉發

機械結構

外 殼：金屬材質

散熱方式：自然冷卻，無風扇

尺 寸：128*105*28

重 量：0.55Kg

安裝方式：DIN卡軌式

傳輸距離

雙絞線: 100m (采用CAT5, CAT5e網絡線纜)

多模光纖：2km

單模光纖：20/40/60/80KM

環境

工作溫度：‐40 ℃~+85 ℃

存儲溫度：‐40 ℃~+85 ℃

相對濕度：5~95% (無凝霜)

電源

輸入電壓：DC12~36V（雙電源冗余備份）

接入端子：鳳凰端子

功率（滿載）：<4.5W

標準與認證

EMI：FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS:

IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)

IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)

IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV

IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV

IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)

IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)

Machinery：

IEC60068-2-6 (Vibration)

IEC60068-2-27 (Shock)

IEC60068-2-32 (Free Fall)

MTBF：100，000小時

保修期：五年

訂購信息

推薦型號產品描述

HY5700-4511F-FC20B 1口百兆光纖收發器工業導軌式接收機；光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個百兆網口；安裝方式：工業導軌式

HY5700-4511F-FC20A 1口百兆光纖收發器工業導軌式發送機；光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個百兆網口；安裝方式：工業導軌式

HY5700-4512F-FC20A 2口百兆光纖收發器工業導軌式發送機；光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個百兆網口；安裝方式：工業導軌式

HY5700-4514F-FC20A 4口百兆光纖收發器工業導軌式發送機；光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個百兆網口；安裝方式：工業導軌式

HY5700-4511G-FC20B 1口千兆光纖收發器工業導軌式接收機；光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個千兆網口；安裝方式：工業導軌式

HY5700-4511G-FC20A 1口千兆光纖收發器工業導軌式發送機；光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個千兆網口；安裝方式：工業導軌式

HY5700-4512G-FC20A 2口千兆光纖收發器工業導軌式發送機；光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個千兆網口；安裝方式：工業導軌式

HY5700-4514G-FC20A 4口千兆光纖收發器工業導軌式發送機；光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：1個千兆網口；安裝方式：工業導軌式

注：光口傳輸速率20KM/40KM/60KM/80KM/100KM/120KM可選
