SAMSON閥門定位器是用于氣動調節閥的備件，主要起到對氣動調節閥開關度的***控制，薩姆森集團除了3730-3系列之外還有3730-0、3730-1、3730-2、3730-4、3730-5、3730-6、3724、3738-50、3731-5、3766、3776、4765等系列。一般用的比較多的還是3730-3系列，常用的型號有：3730-3100100040000、
3730-3100000040000

工作原理

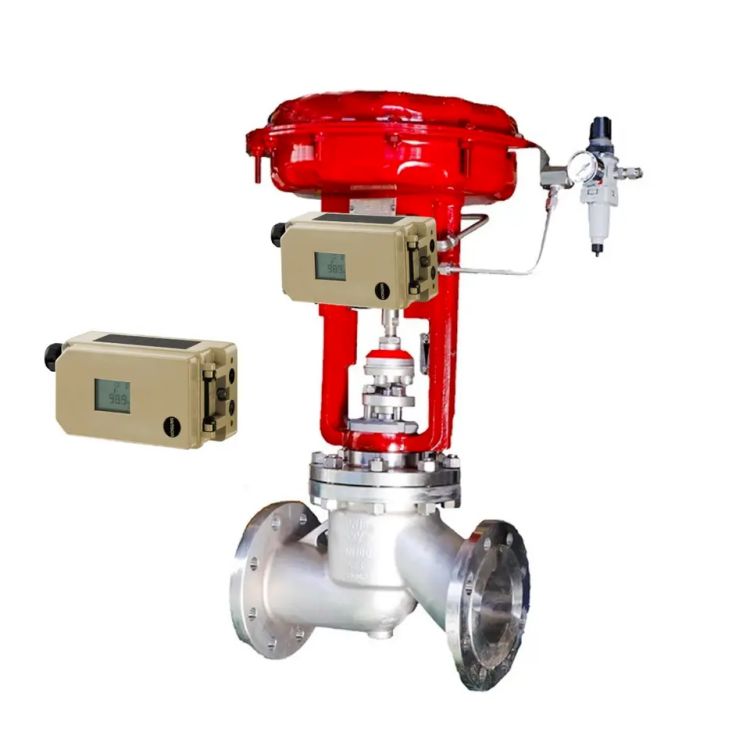

3730-3型數字式電氣閥門定位器裝配到氣動控制閥。閥門定位器接受控制系統或控制器輸出的電動控制信號，按預先設置關系輔助氣動執行機構調整閥位并實現準確定位。閥門定位器將輸入控制信號（給定參數 ）和控制閥位行程或旋轉角（被調參數 ）反饋量進行比較、處理，進而輸出相應的氣動控制信號（輸出參數 ）給氣動執行機構。

3730-3型數字式電氣閥門定位器主要由一個電動行程傳感器系統、帶微處理器的電子單元、一個模擬的轉換模塊和下游的輸出氣動放大器組成。當輸入控制信號變化或有閥位偏差，則對氣動執行機構加壓或泄壓。若需要，可調整輸出氣量改善信號壓力作用，還可用軟件將輸出到執行機構的信號壓力限值設置為1.4、2.4或3.7bar

帶有固定設定值的氣量定值器（ 9）可保持一個恒定氣量排空，用于閥門定位器殼內正壓吹掃和優化氣動放大器輸出容量。由氣源壓力定值器（8 ）向I/P轉換器（6 ）提供恒定壓力氣源，且不受外部氣源壓力變化影響。

操作

閥門定位器由用戶容易掌握使用的單旋鈕按鍵進行操作，通過轉動旋鈕按鍵選擇參數，按下旋鈕按鍵激活需要的設定。全部參數在菜單內都列在同一層面上，沒有子菜單。本機可對全部參數進行檢查和修改。 LCD顯示全部參數，其讀數方向可 180°旋轉。在閥門定位器上用設置滑動開關“氣開 氣關（ Air to open / Air to close）”來對應控制閥的關閉方向，并約定當控制閥在“關閉（ CLOSED)",閥位時， LCD閥位顯示讀數為0%,INIT鍵用來激活初始化，按照所組態的參數（自動調諧）進行啟動，完成初始化后，閥門定位器立即進入閉環運行狀態。
