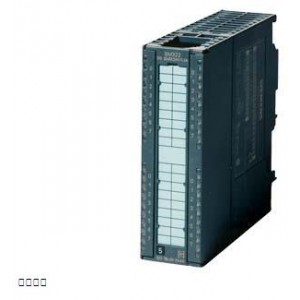

SIMATIC S7-300，數字輸出 SM 322，電位隔離， 8 DA，48-125V DC，1.5 A， 1個 20針 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
48 V; 48 V DC 至 125 V DC |
| ● 允許范圍，下限 (DC) |
40 V |
| ● 允許范圍，上限 (DC) |
140 V |
| ● 反極性保護 |
是; 通過保險絲 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
2 mA |
| 來自背板總線 DC 5 V，***大值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
7.2 W |
| 數字輸出 |
| 數字輸出端數量 |
8 |
| 短路保護 |
是; 電子 |
| ● 響應閾，典型值 |
4.4 A |
| 感應式關閉電壓的限制 |
M (-1 V) |
| 控制數字輸入 |
是 |
| 備用保險絲 |
6.3 A / 250 V，快速熔斷 5x 20 mm |
| 輸出端的通斷能力 |
| ● 照明負載時的***大值 |
15 W; 15 W (48 V) 或 40 W (125 V) |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
L+ (-1.2V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
1.5 A |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***小值 |
10 mA |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***大值 |
1.5 A |
| ● 針對信號“1”的允許范圍 40 至 60 ℃，***小值 |
10 mA |
| ● 針對信號“1”的允許范圍 40 至 60 ℃，***大值 |
1.5 A |
| ● 針對信號“1”的***小負載電流 |
10 mA |
| ● 針對信號“1”允許的浪涌電流，***大值 |
3 A; 對于 10 ms |
| ● 針對信號“0”的剩余電流，***大值 |
0.5 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
2 ms |
| ● 從 ”1” 到“0”，***大值 |
15 ms |
| 兩個輸出端并聯 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是; 只有同組輸出 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
25 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| ● 電感負載時（依照 IEC 60947-5-1，DC13），***大值 |
0.5 Hz |
| ● 照明負載時的***大值 |
10 Hz |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
6 A |
| — ***高可達 50 ℃，***大值 |
4 A |
| — ***高可達 60 ℃，***大值 |
3 A |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
4 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 報警/診斷/狀態信息 |
| 報警 |
否 |
| 診斷功能 |
否 |
| 報警 |
| ● 診斷報警 |
否 |
| 診斷 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| ● 保險絲熔斷 |
否 |
| ● 負載電壓缺失 |
否 |
| 診斷顯示 LED |
| ● 額定負載電壓 PWR（綠色） |
否 |
| ● 保險 OK FSG（綠色） |
否 |
| ● 累積故障 SF（紅色） |
是 |
| ● 數字輸出狀態顯示（綠色） |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
4 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
AC 1500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
250 g |
