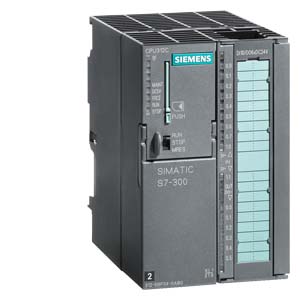

| SIMATIC S7-300，CPU 312C 帶 MPI 的緊湊型 CPU， 10 DE/6 DA， 2 個快速計數器(10 kHz) 集成電源 24V DC， 工作存儲器 64 KB， 前連接器（1x 40 極）和 需要微型存儲卡 | ||
| 一般信息 | ||
| 硬件功能狀態 | 01 | |
| 固件版本 | V3.3 | |
| 附帶程序包的 | ||
| ● 工程系統 | STEP 7 V5.5 + SP1 以上或 STEP 7 V5.3 + SP2 以上，附帶 HSP 203 | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 電源導線的外部保險裝置（推薦） | LS 開關，類型 C，***小值 2 A；LS 開關，類型 B，***小值 4 A | |
| 電源和電壓斷路跨接 | ||
| ● 停電/斷電跨接時間 | 5 ms | |
| ● 重復率，***小值 | 1 s | |
| 負載電壓 L+ | ||
| 數字輸出端 | ||
| — 額定值 (DC) | 24 V | |
| — 反極性保護 | 否 | |
| 輸入電流 | ||
| 耗用電流（額定值） | 570 mA | |
| 耗用電流（空載），典型值 | 90 mA | |
| 接通電流，典型值 | 5 A | |
| I²t | 0.7 A²·s | |
| 數字輸出端 | ||
| ● 來自負載電壓 L+，***大值 | 25 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 8 W | |
| 存儲器 | ||
| 工作存儲器 | ||
| ● 集成 | 64 kbyte | |
| ● 可擴展 | 否 | |
| 裝載存儲器 | ||
| ● 插拔式 (MMC) | 是 | |
| ● 插拔式 (MMC)，***大值 | 8 Mbyte | |
| ● MMC 上的數據管理（在上一次編程后），***小值 | 10 a | |
| 緩沖 | ||
| ● 存在 | 是; 通過 MMC 擔保（免維護） | |
| ● 不帶電池 | 是; 程序和數據 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 0.1 µs | |
| 對于字運算，典型值 | 0.24 µs | |
| 對于定點運算，典型值 | 0.32 µs | |
| 對于浮點運算，典型值 | 1.1 µs | |
| CPU-組件 | ||
| 組件數量（總計） | 1 024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的***大數量。 | |
| DB | ||
| ● 數量，***大值 | 1 024; 數字條：1 至 16000 | |
| ● 容量，***大值 | 64 kbyte | |
| FB | ||
| ● 數量，***大值 | 1 024; 數字條：0 至 7999 | |
| ● 容量，***大值 | 64 kbyte | |
| FC | ||
| ● 數量，***大值 | 1 024; 數字條：0 至 7999 | |
| ● 容量，***大值 | 64 kbyte | |
| OB | ||
| ● 數量，***大值 | 參見操作列表 | |
| ● 容量，***大值 | 64 kbyte | |
| ● 可用循環 OB 數量 | 1; OB 1 | |
| ● 時間報警 OB 數量 | 1; OB 10 | |
| ● 延遲報警 OB 數量 | 2; OB 20, 21 | |
| ● 喚醒警告 OB 數量 | 4; OB 32、33、34、35 | |
| ● 過程報警 OB 數量 | 1; OB 40 | |
| ● 啟動 OB 數量 | 1; OB 100 | |
| ● 異步錯誤 OB 數量 | 4; OB 80、82、85、87 | |
| ● 同步錯誤 OB 數量 | 2; OB 121、122 | |
| 嵌套深度 | ||
| ● 每個優先等級 | 16 | |
| ● 錯誤 OB 中的附加等級 | 4 | |
| 計數器、定時器及其剩磁 | ||
| S7 計數器 | ||
| ● 數量 | 256 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| — 下限 | 0 | |
| — 上限 | 255 | |
| — 已預設 | Z 0 至 Z 7 | |
| 計數范圍 | ||
| — 下限 | 0 | |
| — 上限 | 999 | |
| IEC 計數器 | ||
| ● 存在 | 是 | |
| ● 類型 | SFB | |
| ● 數量 | 不限制（只通過 RAM 進行限制） | |
| S7 時間 | ||
| ● 數量 | 256 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| — 下限 | 0 | |
| — 上限 | 255 | |
| — 已預設 | 無剩余 | |
| 時間范圍 | ||
| — 下限 | 10 ms | |
| — 上限 | 9 990 s | |
| IEC 計時器 | ||
| ● 存在 | 是 | |
| ● 類型 | SFB | |
| ● 數量 | 不限制（只通過 RAM 進行限制） | |
| 數據范圍及其剩磁 | ||
| 保留的數據范圍（包括時間、計數器、標記），***大值 | 64 kbyte | |
| 標記 | ||
| ● 容量，***大值 | 256 byte | |
| ● 存在剩磁 | 是; MB 0 至 MB 255 | |
| ● 預設剩磁 | MB 0 至 MB 15 | |
| ● 定時標記數量 | 8; 1 個標記字節 | |
| 數據組件 | ||
| ● 可調整剩磁 | 是; 在 DB 中不保持特征 | |
| ● 預設剩磁 | 是 | |
| 本地?cái)?shù)據 | ||
| ● 每個優先等級，***大值 | 32 kbyte; 每個塊***大 2048 字節 | |
| 地址范圍 | ||
| 外設地址范圍 | ||
| ● 輸入端 | 1 024 byte | |
| ● 輸出端 | 1 024 byte | |
| 分布式 | ||
| — 輸入端 | 無 | |
| — 輸出端 | 無 | |
| 過程映像 | ||
| ● 輸入端 | 1 024 byte | |
| ● 輸出端 | 1 024 byte | |
| ● 輸入端，可調整 | 1 024 byte | |
| ● 輸出端，可調整 | 1 024 byte | |
| ● 輸入端，已預設 | 128 byte | |
| ● 輸出端，已預設 | 128 byte | |
| 集成通道的默認地址 | ||
| — 數字輸入端 | 124.0 至 125.1 | |
| — 數字輸出端 | 124.0 至 124.5 | |
| 數字通道 | ||
| ● 輸入端 | 266 | |
| — 集中式 | 266 | |
| ● 輸出端 | 262 | |
| — 集中式 | 262 | |
| 模擬通道 | ||
| ● 輸入端 | 64 | |
| — 集中式 | 64 | |
| ● 輸出端 | 64 | |
| — 集中式 | 64 | |
| 硬件擴展 | ||
| 擴展支架數量，***大值 | 0 | |
| DP 主站數量 | ||
| ● 集成 | 無 | |
| ● 關于 CP | 4 | |
| 可運行的 FM 和 CP 數量（建議） | ||
| ● FM | 8 | |
| ● CP, PtP | 8 | |
| ● CP，LAN | 4 | |
| 組件載體 | ||
| ● 組件載體，***大值 | 1 | |
| ● 每個組件載體的組件，***大值 | 8 | |
| 時間 | ||
| 時鐘 | ||
| ● 軟件時鐘 | 是 | |
| ● 可緩沖和同步 | 否; 已緩沖，否；可同步，是 | |
| ● 每日偏差，***大值 | 10 s; 典型值：2 s | |
| ● 接通電源后時鐘的顯示 | 在斷開電源時，時鐘仍正常顯示時間 | |
| 運行時間計數器 | ||
| ● 數量 | 1 | |
| ● 數字/數字條 | 0 | |
| ● 值域 | 0 至 2 的 31 次方小時（在使用 SFC 101 時） | |
| ● 間隔尺寸 | 1 h | |
| ● 剩余 | 是; 每次重啟時必須重新啟動 | |
| 時間同步 | ||
| ● 提供支持 | 是 | |
| ● 在 MPI 上，主站 | 是 | |
| ● 在 MPI 上，從站 | 是 | |
| ● 在 AS 中，主站 | 是 | |
| ● 在 AS 中，從站 | 否 | |
| 數字輸入 | ||
| 數字輸入端數量 | 10 | |
| ● 可用來實現技術功能的輸入端 | 8 | |
| 集成通道 (DI) | 10 | |
| 輸入特性符合 IEC 61131，類型 1 | 是 | |
| 可同時控制的輸入端數量 | ||
| 水平安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 10 | |
| — ***高可達 60 ℃，***大值 | 5 | |
| 垂直安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 5 | |
| 輸入電壓 | ||
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | -3 至 +5V | |
| ● 對于信號“1” | +15 至 +30 V | |
