| 產品類型名稱 |

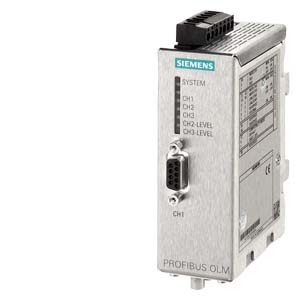

SIPLUS NET OLM/G11 V4.0 |
 |
SIPLUS NET OLM/G11 V4.0 基于 6GK1503-2CB00 帶防腐蝕涂層， -25 - +60°C， |
| 傳輸率 |
| 傳輸率 / PROFIBUS 中 |
9.6 kbit/s ... 12 Mbit/s |
| 傳輸率 / Profibus PA 中 |
45.45 kbit/s |
| 接口 |
| 電氣/光學連接數量 / 用于網絡組件和終端設備 / ***大值 |
2 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 |
1 |
| ● 用于測量設備 |
1 |
| ● 用于信號觸點 |
1 |
| ● 適用于冗余電源 |
1 |
| 電氣連接規格 |
|
| ● 用于網絡組件和終端設備 |
9 針 Sub-D 插口 |
| ● 用于測量設備 |
2 針端子板 |
| ● 適用于電源 |
- |
| ● 適用于電源和信號觸點 |
5 針端子板 |
| 光學連接數量 / 用于光纖 |
1 |
| 光學連接方式 / 用于光纖 |
BFOC 端口 |
| 光學數據 |
| 阻尼量 / 光纖傳輸距離 |
|
| ● 50/125 µm 的玻璃光纖 / 3 dB/km 時 / ***大值 |
10 dB |
| ● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 / ***大值 |
12 dB |
| 以位時間為單位的流程延遲時間 |
6.5 bit |
| 可耦合的光學功率參考 1 mW |
|
| ● 50/125 µm 的玻璃光纖 / 3 dB/km 時 |
-15 dB |
| ● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 |
-13 dB |
| 光學靈敏度參考 1 mW |
|
| ● 50/125 µm 的玻璃光纖 / 3 dB/km 時 |
-28 dB |
| ● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 |
-28 dB |
| 波長 / 光學接口上 / 備注 |
860 nm，多模 |
| 導線長度 |
|
| ● 50/125 µm 的玻璃光纖 / 3 dB/km 時 / ***大值 |
3 km |
| ● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 / ***大值 |
3 km |
| 信號輸入/輸出 |
| 工作電壓 / 信號觸點的 / DC 時 / 額定值 |
24 V |
| 工作電流 / 信號觸點的 / DC 時 / ***大值 |
0.1 A |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / DC 時 / 額定值 |
24 V |
| 供電電壓 / DC 時 |
18.8 ... 28.8 V |
| 產品組件 / 電源輸入端上的保險絲 |
是 |
| 消耗電流 / DC 時 / 24 V 時 / ***大值 |
0.2 A |
| 環境條件 |
| 環境溫度 |
|
| ● 在水平安裝位置時 / 運行期間 |
60 ... -25 °C |
| ● 在儲存期間和運輸 |
70 ... -40 °C |
| 安裝高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 環境條件 / 與環境溫度-氣壓-安裝高度有關 |
Tmin ... Tmax，針對 1140 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin...(Tmax - 10 K)，針對 795 hPa - 658 hPa (+2000 m - +3500 m) // Tmin...(Tmax - 20 K)，針對 658 hPa ... 540 hPa (+3500 m ... +5000 m) |
| 相對空氣濕度 |
|
| ● 出現凝露 / 符合 IEC 60068-2-38 / ***大值 |
100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 |
| 耐化學性 / 針對市售冷卻潤滑劑 |
是; 包括空氣中的柴油和細微油滴 |
| 抵抗生物活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體）；根據要求提供 3B3級 |
| ● 與 EN 60721-3-6 一致 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體） |
| 抵抗化學活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 符合 EN 60068-2-52（清晰度 3），包括鹽霧在內的 3C4 級 (RH < 75%)；* |
| ● 與 EN 60721-3-6 一致 |
是; 包括符合 EN 60068-2-52（嚴苛度 3）鹽霧在內的 6C3 級 (RH < 75 %)；* |
| 抵抗機械活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 等級 3S4，包括沙、塵土；* |
| ● 與 EN 60721-3-6 一致 |
是; 等級 6S3，包括沙、塵；* |
| 氣候級 / 符合 IEC 60721 / 備注 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 涂層 / 用于組裝的電路板 / 符合 EN 61086 |
是; 2 級，高可用性 |
| 涂層的規格 |
|
| ● 防止污染，符合 EN 60664-3 |
是; 1 型防護 |
| 檢查方式 / 涂層的 / 符合 MIL-I-46058C |
是; 在使用壽命期間涂層變色 |
| 產品一致性 / 涂層的 / 印刷用電絕緣材料的鑒定和性能符合 IPC-CC-830A |
是; 防腐蝕涂層，A 級 |
| 防護等級 IP |
IP40 |
| 結構形式，尺寸和重量 |
| 結構形式 |
緊湊型 |
| 寬度 |
39.5 mm |
| 高度 |
112 mm |
| 深度 |
74.5 mm |
| 凈重 |
340 g |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| 標準，規格，許可 |
| 標準 |
|
| ● 適用于干擾發射 |
EN 61000-6-4（A 級） |
| ● 適用于抗干擾性 |
EN 61000-6-3 |
| 資格證明 |
EN 61000-6-2, EN 61000-6-5 |
| ● CE標識 |
是 |
