直流屏是什么東西 直流屏的作用及原理

如今社會已經不斷的向前發展了，所以用電量變得越來越高，隨之對電力系統的要求也會越來越高，用戶比較關心的問題就是系統的可靠性、穩定性、可擴展性和對電池充放電管理的嚴密性了，所以現在企業要想有一個好的發展市場，就必須朝著這個重點去前進，盡量滿足用戶對電源系統的要求，彌補之前產品存在的缺陷。在配電

　　  如今社會已經不斷的向前發展了，所以用電量變得越來越高，隨之對電力系統的要求也會越來越高，用戶比較關心的問題就是系統的可靠性、穩定性、可擴展性和對電池充放電管理的嚴密性了，所以現在企業要想有一個好的發展市場，就必須朝著這個重點去前進，盡量滿足用戶對電源系統的要求，彌補之前產品存在的缺陷。

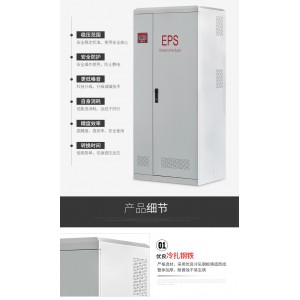

在配電運行和電力維修作業過程中經常要用到的有：配電直流屏，UPS電源，EPS電源。

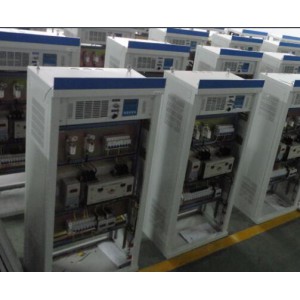

智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW，而直流屏就是用來供應這種直流電源的。

　　  1，直流屏的構成：

　　發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。

　　  2，直流屏的應用：

　　直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統。監控主機部分高度集成化，內含絕緣監察、電池巡檢、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。

　　直流屏系統能為遠程檢測和控制提供強大的功能，還具有遙控、遙調、遙測、遙信功能和遠程通訊接口。能通過遠程通訊接口在距離遠的地方獲得直流電源系統的運行參數，還能通過該接口設定和修改運行狀態及定值，可以解決電力自動化和電力系統無人值守變電站的問題

西安壁掛式直流屏柜式直流屏65 AH100AH充電模塊常見問題分析和處理方法（二）

西安壁掛式直流屏柜式直流屏65 AH100AH模塊不均流

1.沒有連接均流線，可能導致不均流；

2.控制模塊和合閘模塊之間不可以均流；

3.斷開均流線和通訊線，給模塊加載，測量該模塊的均流口上的信號，該信號大小應滿足i/I*2V的要求，其中i為該充電模塊的實際.輸出電流，I為該充電模塊的額定輸出電流；

西安壁掛式直流屏柜式直流屏65 AH100AH充電模塊通訊中斷

　　  1.充電模塊的地址設置錯誤將導致充電模塊通訊中斷，兩個不同的充電模塊設置相同的地址也將造成監控模塊通訊中斷；

　　  2.充電模塊類型設置（有級限流和無級現流）將導致監控模塊通訊中斷；

　　  3.充電模塊地線連接不良或者沒有連接可能導致充電模塊通訊中斷；

　　  .充電模塊的重載的情況下導致通訊中斷，接地線良好的情況下可以通過增加通訊適配器來解決；

　　  5.監控模塊中錯誤的串口號碼設置將導致充電模塊通訊中斷；

　　  6.充電模塊的地址要求從0開始設置，地址要求連續設置。

西安壁掛式直流屏柜式直流屏65 AH100AH充電模塊半載輸出

　　  1.部分充電模塊具有缺相半載輸出保護的功能，請檢查充電模塊的交流輸入電壓。

西安壁掛式直流屏柜式直流屏65 AH100AH充電模塊電壓輸出無法達到設定的電壓

　　  1.充電模塊的過載將導致限流，使充電模塊的輸出電壓無法達到設定值；

　　  2.電池電流檢測錯誤，將導致充電模塊限流，無法達到設定的輸出電壓值。

西安壁掛式直流屏柜式直流屏65 AH100AH現貨價格主要產品有：GZDW直流屏，直流電源，UPS不間斷電源，EPS消防應急電源，XFXJ消防巡檢柜，APF有源濾波器等，并提供完善的售前售后服務。

使用直流屏能有什么好處

　　高壓配電室用直流屏作控制、保護、監控和操作斷路器的電氣電源，交流也可以。主要是根據斷路器控制操作電源類型再決定：

　　1、用直流屏的好處：

　　(1)直流屏可以不用考慮三相平衡的問題;

　　(2)直流屏安全又可靠。

　　直流屏可以在交流電源正常的情況下給蓄電池組事先充滿電，當交流電源停電時，由蓄電池饋電，仍能保證斷路器的操作、控制、保護和監控用電。

　　2、高壓室內的直流屏作用就是幫高壓開關的合閘機構提供電源：

　　就比如電磁式的合閘機構就需要很大的直流電流。但是也有的不需要，就像彈簧儲能式合閘機構就不需要很大的直流電流，只要電壓能滿足儲能電機的正常工作就可以，另外還可以為高壓開關柜頂部的直流小母線提供信號、控制、報警等回路的直流電源，以及一些繼電保護和自動裝置提供直流電源

　　GZDW直流屏工作原理

　　直流操作電源系統是發電廠、水電站、變電站、開閉所等不可缺少的二次設備之一，它的可靠性直接影響到發電廠、變電站設備的安全可靠運行。經過近幾年的發展，電力操作電源系統已經普遍采用了閥控密封鉛酸蓄電池組和高頻開關電源模塊組成的充電裝置。高頻開關電源模塊具有轉換、功率密度高、穩壓范圍寬、噪音低、穩壓穩流精度高、紋波系數小、可靠性高、配置靈活等特點，是新一代直流操作電源的主體。直流操作電源還包含一個獨立的監控系統，主要完成對系統的測量、控制，并對所測量到的數據進行運算，判斷、產生各種信號，如報警，顯示、控制輸出等動作。其核心的任務就是監視并保證系統的安全運行，完成蓄電池的智能管理。

西安壁掛式直流屏柜式直流屏65 AH100AH工作原理

　　(1)正常情況下，由充電單元對蓄電池進行充電的同時并向經常性負載(繼電保護裝置、控制設備等)提供直流電源;

　　(2)當控制負荷或動力負荷需較大的沖擊電流(如斷路器的分、合閘)時，由充電單元和蓄電池共同提供直流電源;

　　(3)當變電所交流中斷時，由蓄電池組單獨提供直流電源。

西安壁掛式直流屏柜式直流屏65 AH100AH供電模塊工作原理

　　充電單元分別由充電和控制高頻開關電源模塊組成，采用(N+1)冗余設計，〈所謂N+1冗余設計是指：若直流屏滿足正常工作需直流輸出電流為10A的高頻開關模塊3臺，實際該直流屏配置臺(N+1)，用備份的方式充電模塊向蓄電池組進行均充或浮充電〉，控制模塊也采用(N+1)冗余設計、用備份的方式向經常性負荷(繼電保護裝置、控制設備)提供直流電源。這樣當其中任一臺模塊出現故障后，不會影響裝置的正常工作，使裝置運行的可靠性大大提高。

需要知道西安直流屏,西安壁掛式直流屏柜式直流屏的供應價格,請聯系西安青鵬科技直流屏廠家有直流電源，UPS不間斷電源，EPS消防應急電源。
