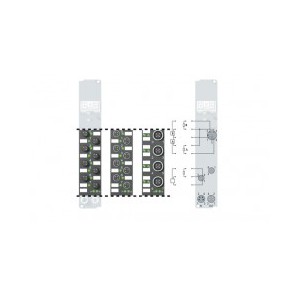

IP230x-, IP231x-Bxxx | 4 x 數字量輸入 + 4 x 數字量輸出 24 V DC, IMAX = 0.5 A

IP23xx 數字量 I/O 模塊內包括 4 點數字量輸入和 4 點數字量輸出，并為輸入提供各種濾波常數。每通道輸出端的*大負載電流為 0.5 A，具有短路保護和反接保護功能。其信號狀態由 LED 指示。信號連接可以選擇 8 mm 彈簧扣式（IP2300，IP2310）、M8（IP2301，IP2311）或 M12（IP2302，IP2312）螺旋式連接器。

技術參數	IP2300-Bxxx	IP2301-Bxxx	IP2302-Bxxx
通道數量	4 點輸入 + 4 點輸出
輸入 / 輸出連接方式	8 mm, 彈簧扣式	M8, 螺旋式	M12, 螺旋式
輸入濾波	3.0 ms
“0“ 信號電壓	-3…+5 V
“1“ 信號電壓	11…30 V, 6 mA 點輸入電流 (EN 61131-2, type 2)
傳感器電源	由控制電壓供電，*大 0.5 A，有短路保護
負載類型	電阻性負載、電感式負載、燈類負載
額定負載電壓	24 V DC (-15 %/+20 %)
*大輸出電流	每通道*大 0.5 A，分別有短路保護
短路電流	typ. 1.5 A
輔助供電電流	typ. 20 mA 每通道
電源連接	供電： 1 x M8 公插座, 4 針; 下游連接: 1 x M8 母插座, 4 針
過程映像中的位寬	4 點輸入 + 4 點輸出
電氣隔離	通道 / 控制電壓:無, 通道之間:無, 控制電壓/現場總線: 取決于總線系統
工作 / 儲藏溫度	0…+55 °C/-25…+85 °C
抗振 / 抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29
抗電磁干擾 / 抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4
防護等級 / 安裝位置	IP 65/66/67 (符合 EN 60529)/可變

技術參數	IP2310-Bxxx	IP2311-Bxxx	IP2312-Bxxx
通道數量	4 點輸入 + 4 點輸出
輸入 / 輸出連接方式	8 mm, 彈簧扣式	M8, 螺旋式	M12, 螺旋式
輸入濾波	0.2 ms
“0“ 信號電壓	-3…+5 V
“1“ 信號電壓	11…30 V, 6 mA 點輸入電流 (EN 61131-2, type 2)
傳感器電源	由控制電壓供電，*大 0.5 A，有短路保護
負載類型	電阻性負載、電感式負載、燈類負載
額定負載電壓	24 V DC (-15 %/+20 %)
*大輸出電流	每通道*大 0.5 A，分別有短路保護
短路電流	typ. 1.5 A
輔助供電電流	typ. 20 mA 每通道
電源連接	供電： 1 x M8 公插座, 4 針; 下游連接: 1 x M8 母插座, 4 針
過程映像中的位寬	4 點輸入 + 4 點輸出
電氣隔離	通道 / 控制電壓:無, 通道之間:無, 控制電壓/現場總線: 取決于總線系統
工作 / 儲藏溫度	0…+55 °C/-25…+85 °C
抗振 / 抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29
抗電磁干擾 / 抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4
防護等級 / 安裝位置	IP 65/66/67 (符合 EN 60529)/可變
