模塊概述

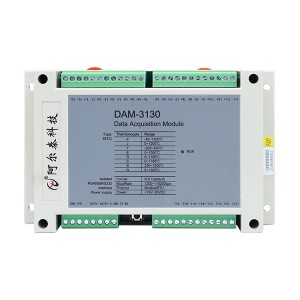

DAM-3130 為 16 路差分熱電偶輸入模塊，16 位 AD，模擬量輸入隔離，支持 RS485 和 RS232 兩種 通訊接口，帶有標準 ModbusRTU 協議。配備良好的人機交互界面，使用方便，性能穩定。
指標參數
|
模擬量輸入
|
|
輸入通道
|
16路差分模擬量輸入
|
|
輸入類型
|
熱電偶
|
|
采集量程
|
K型熱電偶
|
-40-1300℃
|
|
J型熱電偶
|
0~1200℃
|
|
T型熱電偶
|
-200~400℃
|
|
E型熱電偶
|
0~1000℃
|
|
R型熱電偶
|
0~1700℃
|
|
S型熱電偶
|
0~1768℃
|
|
B型熱電偶
|
250~1800℃
|
|
N型熱電偶
|
0~1300℃
|
|
采樣速率注1
|
總通道24SPS
每通道=24SPS / （使能通道數+1）注2
|
|
分辨率
|
16位，內部ADC采用24位芯片。
|
|
采集精度
|
±0.1%
|
|
隔離電壓
|
1500VDC
|
|
量程設置
|
所有通道共用一個量程
|
|
通道斷耦
|
具有斷耦檢測功能，可通過Modbus寄存器讀數斷耦狀態
|
|
其他
|
|
通訊接口
|
RS485和RS232
|
|
波特率
|
1200~115200bps
|
|
數據通訊速率注3
|
大180次/秒（單模塊，115200bps下）
大24次/秒（單模塊，9600bps下）
大3次/秒（單模塊，1200bps下）
|
|
看門狗
|
軟件看門狗
|
|
供電電壓
|
+10V～30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值1.5W @ 24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-20℃～＋85℃
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
