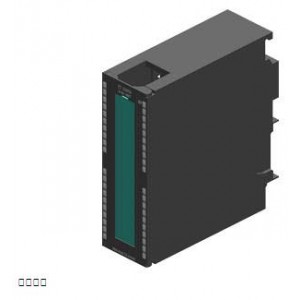

ET 200PA SMART，模擬輸入 0/4 - 20mA 電位隔離， 16 個模擬輸入，診斷； 分辨率 15/16 位，40針， 可插拔 在 650-8PH 中需要 |
| 一般信息 |
| 產品功能 |
| ● 時鐘同步模式 |
否 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
70 mA |
| 來自背板總線 DC 5 V，***大值 |
100 mA |
| 輸出電壓 / 標題 |
| 測量變頻器的供電電壓 / 標題 |
| ● 產品功能 / 測量變頻器供電電壓 |
是 |
| ● 供電電壓 / 測量變頻器的 / DC 時 / 額定值 |
24 V |
| ● 產品特點 / 用于測量變頻器的電源電壓 / 短路保護 |
是 |
| ● 空載電壓 / 用于測量變頻器的電源電壓 / DC 時 |
22 V |
| ● 饋電電流 / 來自測量變頻器供電電壓 / ***大值 |
70 mA |
| 功率損失 |
| 功率損失，典型值 |
3.3 W |
| 模擬輸入 |
| 模擬輸入端數量 |
16 |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
70 mA; 40 mA 持續電流 |
| 導線長度 |
| ● 屏蔽，***大值 |
800 m |
| 輸入端的模擬值構成 |
| 測量原理 |
Sigma Delta |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
24 bit |
| ● 可參數化的集成時間 |
是 |
| ● 積分時間 (ms) |
16.6 / 20 / 100 ms |
| ● 基本轉換時間，包含積分時間 (ms) |
19.8 / 23.8 / 119 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
10/50/60 Hz |
| 測量值濾波 |
| ● 可參數化 |
是 |
| ● 等級： 無 |
是 |
| ● 等級：弱 |
是 |
| ● 等級： 中等 |
是 |
| ● 等級： 強 |
是 |
| 傳感器 |
| 信號傳感器連接 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是 |
| — 雙線測量變頻器的負載，***大值 |
750 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| 誤差/精度 |
| 線性錯誤（與輸入范圍有關），(+/-) |
0.01 % |
| 溫度錯誤（與輸入范圍有關），(+/-) |
0.001 %/K |
| 輸入端之間的串擾，***小值 |
70 dB |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電流，與輸入范圍有關，(+/-) |
0.15 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電流，與輸入范圍有關，(+/-) |
0.1 % |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 |
40 dB |
| ● 共模干擾，***小值 |
100 dB |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| ● 通道故障顯示 F（紅色） |
否 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
16 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 允許的電位差 |
| 輸入端之間 (UCM) |
20 V AC/30 V DC |
| 內部接地和輸入端之間 |
75 V DC/60 V AC |
| MANA 和內部接地 (UISO) 之間 |
75 V DC/60 V AC |
| 絕緣 |
| 絕緣測試，使用 |
500 V |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
60 °C |
| 連接技術 / 標題 |
| 需要的前置插頭 |
1x 40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，約 |
280 g |
