型號代碼

技術規格

FP33-

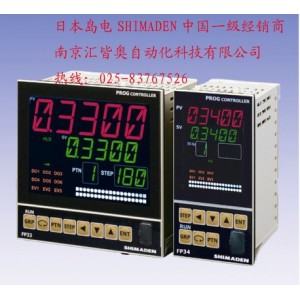

96×96DIN，超大 LCD  5 位顯示，0.1級顯示精度，180步可編程，***多 4 組事件輸出 EV，標配 7 組數字輸入 DI，3 組數字輸出 DO，2 組用戶定義參數，前面板USB通訊功能。

自由輸入。

熱電偶輸入：B,R,S,K,E,J,T,N,PLII,PR40-20,WRe5-26,U,L,AuFe-Cr。

鉑電阻輸入：***大-200.0~850.0℃，***多小數-19.999~32.000℃。

直流 mV 輸入：-10~10,0~50,-100~100mV。

直流 V 輸入：-1~2,0~5,1~5,-10~10V。

直流 mA 輸入：0~20,4~20mA（外接250Ω電阻，電阻需單獨購買）

FP34-

96×48DIN。

調節輸出１

Y

繼電器接點，容量：240V AC 2.5 A/阻性

I

電流4～20mA DC，負載阻抗：600Ω***大

P

固態繼電器（SSR）驅動，12±1.5V DC/30mA***大

V

電壓0～10V DC，負載電流：2mA***大

調節輸出2（選件）

N-

無

Y-

繼電器接點，容量：240V AC 2.5 A/阻性

I-

電流4～20mA DC，負載阻抗：600Ω***大

P-

固態繼電器（SSR）驅動，12±1.5V DC/30mA***大

V-

電壓0～10V DC，負載電流：2mA***大

E-

附加事件輸出1點（EV4）

外部輸入控制信號DI

0

無

1

外部控制輸入 5 點（DI3-7）

模擬發送

AO（選件）

0

無

3

0-10mV  輸出阻抗:10Ω

4

4-20mA  負載阻抗：300Ω***大

6

0-10V    負載電流：2mA***大

數字輸出DO

0

無

1

3點（DO1-3）

數字輸出DO/加熱器斷線報警CT/

非隔離遠程設置輸入REM（選件）

※1　輸出1及2為Y，P時可選 。

0

無

1

數字輸出DO3點（DO4-6）

2

加熱器斷線報警 30A　50A                ※1

4

遠程設置輸入4-20mA 輸入阻抗：250Ω

5

遠程設置輸入1-5V    輸入阻抗：500kΩ

6

遠程設置輸入0-10V   輸入阻抗：500kΩ

通訊接口（選件）

0

無

5

RS-485

Shimaden 標準協議/

MODBUS(RTU/ASCII)協議

7

RS-232C

特別規格（選件）

0

無

9

有
