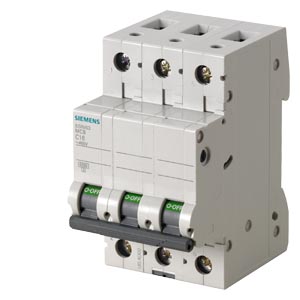

5SN6306-8CN

CIRCUIT BREAKER 6KA 3POL D6







• 產品信息細節

• 技術數據

• CAx數據

技術數據

		小型斷路器 400V，6kA，3 極，D，6A
版本
產品品牌名稱		SENTRON
產品名稱		斷路器
一般技術數據
極數		3
電極規格		3P
脫扣特性級別		D
過壓類別		III
污染程度		2
電壓
電壓類型 工作電壓		AC
絕緣電壓 (Ui)
● 多相位運行時 AC 時 測定值		440 V
電源電壓
供電電壓 AC 時 測定值		400 V
值域 供電電壓頻率的		50/60 Hz
工作電壓
● 多相位運行時 AC 時 ***大值		440 V
● DC 時 測定值 ***大值		72 V
防護等級
防護等級 IP		IP20，帶連接導線
交換容量
電流通斷能力
● 根據 EN 60898 測定值		6 kA
耗散
損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 每個電極		0.9 W
電力
工作電流
● 30 °C 時 測定值		6 A
● 40 °C 時 測定值		5.66 A
● 45 ℃ 時 測定值		5.48 A
● 50°C 時 測定值		5.29 A
● 55 ℃ 時 測定值		5.1 A
● AC 時 測定值		6 A
產品詳細信息
產品特點
● 無鹵素		是
● 可密封		是
● 不含硅		是
產品擴展 可安裝 輔助裝置		是
連接
可連接的導線截面 單芯線的
● ***小值		0.75 mm²
● ***大值		25 mm²
可連接的導線截面 多芯線
● ***小值		0.75 mm²
● ***大值		25 mm²
可連接的導線截面 細芯線的 帶有電纜末端加工
● ***小值		0.75 mm²
● ***大值		25 mm²
擰緊扭矩 螺栓連接時
● ***小值		2.5 N·m
● ***大值		3 N·m
機械設計
高度		90 mm
寬度		54 mm
深度		76 mm
安裝深度		70 mm
寬度分配單元的數量		3
裝入位置		任意的
環境條件
抗震強度 符合 IEC 60068-2-6		50m/s²，在 25 至 150 Hz 時
